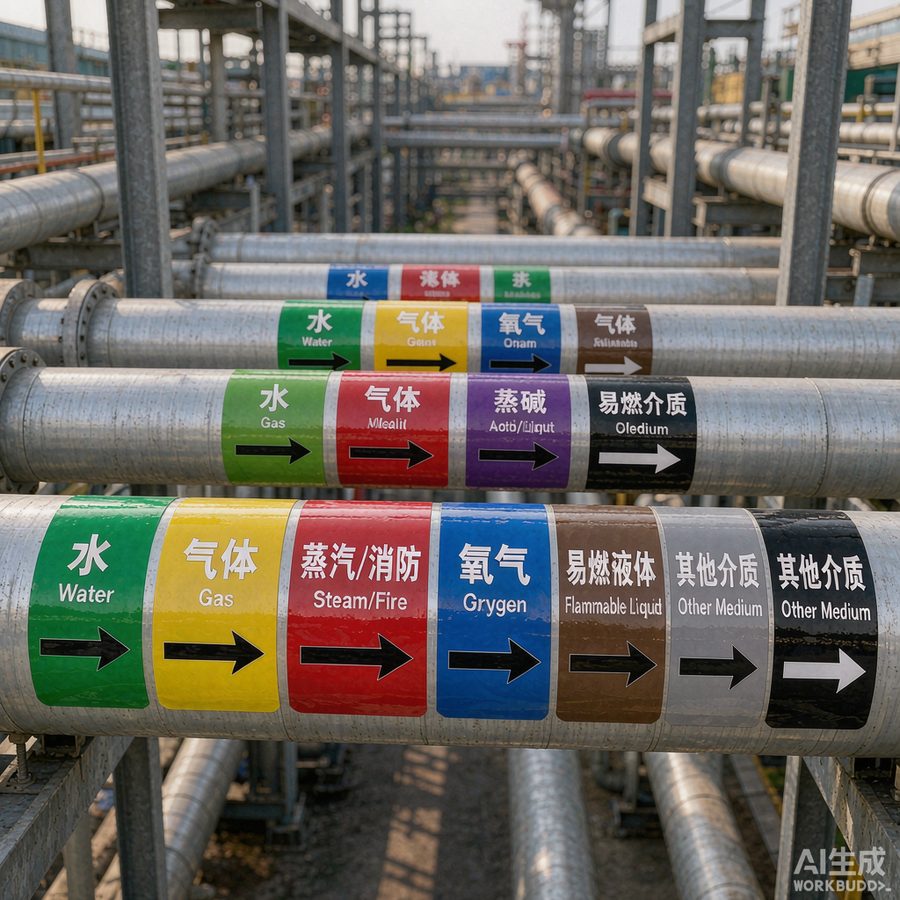

管道标识贴的选型可以压缩成三问：管子里走什么介质、管子有多粗、这根管子在室外还是室内。介质决定色码，管径与观察距离决定标签宽度，环境决定面材要不要耐腐蚀反光。博尔杰PTS HPI特定用途标签下的 PTP507 管道标识贴，在售二十八档规格正好按这三个维度铺开：宽度分 40、50、60、80、100 毫米五档，颜色分绿、黄、红、蓝、紫、棕、灰、黑八色，全部标注耐腐蚀反光与按需打印。
一、PTP507 是什么：按需打印的耐腐蚀反光管道标识贴
PTP507 管道标识贴属于博尔杰PTS HPI 特定用途标签产品线，定位是工业管道介质标识与流向箭头。从全部在售品名可以读出三个稳定特征：一是"耐腐蚀"，二十八档品名中绝大多数直接标注"耐腐蚀反光贴"或"管道耐腐贴"；二是"反光"，面材带回归反射性能，夜间或低照度管廊用手电照射可读；三是"按需打印"，品名普遍带"按需打印 GB/ANSI 管道标签"字样，说明介质名称、流向箭头与编号按客户提供的清单排版后打印交付，而不是固定内容的现货标贴。
这一点决定了它的适用边界：它解决的是"同一张标贴上既要写介质中文名、又要写英文缩写、还要带流向箭头"的复合信息需求。如果现场只需要一条纯色色环做介质大类提示，色环带更经济；如果要求永久性与抗机械损伤，金属标牌更合适。三类方案的取舍可以参考站内的工业管道标识选型全指南，本文聚焦 PTP507 这一具体系列的规格分档与施工落地。
二、五档宽度 × 八色介质编码：二十八档在售规格全景
把二十八档在售型号按宽度归拢，可以得到下面这张规格分档表。价格均为站内标示价，单位为元/个，实际成交以订单确认为准。
| 宽度规格 | 在售色码 | 色码数 | 站内标示价 | 代表型号 |
|---|---|---|---|---|
| 40mm | GN / GY / YL / RD / BK / PL / BL / BR | 8 色 | 88 元 | PTP-507-40-GN 水管道反光贴 |
| 50mm | BL / BK / GN / GY | 4 色 | 98 元 | PTP-507-50-BL 氧气管道反光贴 |
| 60mm | BK / BR / GN / PL | 4 色 | 126 元 | PTP-507-60-GN 水管道反光贴 |
| 80mm | YL / BK / GY / GN / BL / PL | 6 色 | 158 元 | PTP-507-80-YL 气体管道反光贴 |
| 100mm | GN / YL / BK / PL / BR / GY | 6 色 | 195 元 | PTP-507-100-GN 自来水进回水耐腐贴 |
两点值得注意。第一，40mm 是唯一八色全齐的档位，也是唯一覆盖红（RD 蒸汽消防）的档位，小口径支管或密集并行管最适合从这里选。第二，价格随宽度接近线性上升，40mm 到 100mm 之间宽度翻 1.5 倍、价格约翻 2.2 倍，说明成本主要来自面材面积与反光膜用量，选型时不必为了"保险"刻意放大一档，按可读距离定即可。
三、色码与介质的对应关系：按在售品名反推
管道标识最容易出错的不是材质，而是色码。同一条管廊上如果绿色标了循环水、另一处却把绿色给了冷却水回水之外的介质，现场巡检就会形成错误记忆。下面这张对照表完全来自二十八档在售型号的品名标注，不是通用推断。
| 色码 | 品名标注的介质 | 代表型号 |
|---|---|---|
| GN 绿 | 水管道 / 自来水进水回水 | PTP-507-40-GN、PTP-507-100-GN |
| YL 黄 | 气体 | PTP-507-40-YL、PTP-507-80-YL |
| RD 红 | 蒸汽、消防 | PTP-507-40-RD |
| BL 蓝 | 氧气 | PTP-507-40-BL、PTP-507-50-BL、PTP-507-80-BL |
| PL 紫 | 酸、碱 | PTP-507-40-PL、PTP-507-60-PL、PTP-507-100-PL |
| BR 棕 | 可燃气体（40mm）/ 可燃液体（60、100mm） | PTP-507-40-BR、PTP-507-60-BR、PTP-507-100-BR |
| GY 灰 | 可燃气体 | PTP-507-40-GY、PTP-507-100-GY |
| BK 黑 | 其它液体 / 其它 | PTP-507-50-BK、PTP-507-60-BK、PTP-507-100-BK |
这里必须提示一处实测发现的品名差异：棕色 BR 在 40mm 档标注为"可燃气体"，在 60mm 与 100mm 档标注为"可燃液体"；黑色 BK 在 50mm 档标注"其它液体管道"，在 60mm 档标注"可燃液体管道"，在 100mm 档则回到"其它"。这说明同一个色码在不同宽度规格下的品名描述并不完全一致。现场如果依靠色码做介质判定，务必在下单前按具体型号核对介质描述，把判定依据写进点位清单，而不要只凭颜色记忆。
四、宽度怎么定：管径、观察距离与文字量三重约束
宽度不是越大越好，也不是越窄越省。三个约束同时起作用。管径约束是硬性的：标签贴在圆管上，宽度超过管子外径的三分之一就会出现两侧翘起的桥接，压实后仍会在边缘形成应力集中点，40mm 档对应的通常是 DN50 以下的小口径支管与仪表取样管，100mm 档对应的是主管廊上的大口径工艺管道。
观察距离约束决定可读性。巡检通道离管廊 3 米以内、需要看清介质中文名与流向箭头的，40mm 到 60mm 足够；管廊跨越厂区道路、需要从地面或相邻平台辨识的，建议 80mm 以上，并把文字排版成两行——上行介质中文名、下行英文缩写加流向箭头。
文字量约束最容易被忽略。PTP507 是按需打印，内容可以自定义，但可用面积是固定的。一个"循环冷却水回水 / CWR"加双向箭头的内容，在 40mm 宽幅上字高会被压到很小；同一内容放到 80mm 就从容得多。因此建议先定内容再定宽度，而不是先买宽度再塞内容。
五、耐候与耐腐蚀：户外管廊、化工区、潮湿环境的边界
PTP507 的面材在品名中被反复标注为"耐腐蚀"与"反光"，这两项决定了它的典型战场。耐腐蚀意味着面材与胶层对常见的酸碱飞溅、盐雾与轻度溶剂擦拭有一定承受能力，适合化工装置区、污水处理与沿海厂区的架空管廊。反光意味着低照度条件下的可读性，对夜间巡检、地下管沟与隧道段意义明显。
但耐腐蚀不等于耐长期浸泡，也不等于耐强溶剂反复擦洗。长期处于冷凝水积聚、蒸汽伴热泄漏直喷、或需要频繁用溶剂除垢的管段，标签寿命会明显缩短。这类点位建议改用挂牌或金属标牌，或把贴标位置移到管道的侧上方避开积水线。户外向南、向西的裸管受紫外照射最强，褪色与胶层老化会先出现在这一侧，巡检时应把这一侧作为重点观察面。
六、打印与排版：按需打印交付与碳带匹配
品名中的"按需打印"与"THT 管道标识"说明该系列按客户提供的介质名称、英文缩写、流向箭头与编号排版后交付，现场直接领用粘贴，不需要再手写或现场补打。这对施工方的好处是同一条管廊上百张标贴的字体、字号、色码统一，不会出现手写体与打印体混杂的观感问题；代价是需要提前把点位清单整理清楚，包括管段编号、介质中文名、英文缩写、流向以及对应的宽度与色码。
如果现场需要自印补打，反光膜类面材通常建议用树脂基或混合基碳带热转印打印，不要用蜡基碳带——蜡基在反光膜表面的附着力与耐擦拭性都不足，用手指用力擦就能把字擦花。具体碳带型号与面材的匹配关系，可以参考站内热转印碳带选型一文的对比。打印后建议做一次附着力抽检：用拇指在同一位置反复摩擦二十次，字迹无脱落、无拖尾再批量使用。
七、施工四步：表面处理、定位、压实排气与验收
管道标识贴的大量失效不是材质问题，是施工问题。标准四步法如下。
第一步表面处理。用干布擦去浮尘，再用无水乙醇或异丙醇擦一遍除去油污，等待完全挥发。新装管道常见的防锈漆与镀锌层表面能偏低，必要时用细砂纸轻打磨贴标区域，再清洁一次。钢管表面温度低于露点或刚下过雨未干，一律不贴。
第二步定位。按管段编号在管道侧上方（视线易达的一侧）划线定位，保证标签长边与管道轴向平行，流向箭头方向与实际流向一致。同一管廊上相邻标签的张贴高度应对齐，形成视觉连续带。
第三步压实排气。撕离型纸后先贴一端，用刮板或硬卡片从中心向两侧、从一端向另一端匀速刮压，把空气赶出。圆管曲面贴标不要在贴完后立刻松手，先用手掌压住十秒让胶层初粘建立。
第四步验收。贴完 24 小时后做一次回检，重点看三个部位：边缘是否翘起、曲面最低点是否有鼓包、文字是否被刮花。发现问题在 24 小时内返工成本最低，超过这个时间胶层完全固化后返工容易留下残胶。
八、三类常见失效与排查
翘边。几乎都来自表面处理不到位或贴标时管道表面有冷凝水。排查方法：揭起翘边处看背面，若背面干净无胶转移，说明胶层未与被贴面结合，是表面能与清洁问题；若背面带出底材颜色，说明胶已经咬住面材但面材本身分层，需要换面材。
褪色。在户外向南、向西侧先出现，属于紫外老化的正常表现。若同一批次在室内管段也快速褪色，需要核对是否接触了强氧化性介质或长期处于高温伴热环境，这类位置应改用耐温等级更高的标识方案。
气泡与鼓包。多发生在标签跨越管道焊缝、法兰边缘或保温层接缝的位置。解决办法是让标签避开这些不连续面，或选用更窄一档的规格贴到平整段。
九、与色环带、挂牌、金属标牌的分工
四类管道标识方案各有位置。色环带适合只需要介质大类颜色提示、且管道密集、单点信息量小的场景，成本最低。PTP507 这类按需打印的耐腐蚀反光贴适合需要同时呈现介质名称、英文缩写与流向箭头的场景，是大多数厂区主管廊的主力。挂牌适合需要频繁拆装、或管道需要定期检修更换标识的点位。金属标牌适合高温、强腐蚀、或要求与设备同寿命的关键点位。实际配置中往往是色环带打底、标识贴承担主要信息、关键节点挂牌或标牌补强，三者并不互斥。
十、常见问题解答
Q: PTP507 管道标识贴一共有多少档在售规格？
A: 目前站点在售二十八档，按宽度分为 40、50、60、80、100 毫米五档，颜色覆盖绿 GN、黄 YL、红 RD、蓝 BL、紫 PL、棕 BR、灰 GY、黑 BK 八色。其中 40mm 档八色全齐，其余档位按介质需求配置了四到六色。
Q: 颜色是按介质固定死的吗？能不能自定义成别的颜色？
A: 八色是与介质大类绑定的，不建议自行改色——一旦同一厂区内同一种颜色对应两种介质，巡检判断就会失效。若现有八色确实覆盖不到，应按"其它"类用黑色 BK，并在标签文字上写清实际介质名称，用文字而不是颜色承担区分职责。
Q: 40mm 和 100mm 该按什么标准选？
A: 看三个量：管径、观察距离、文字量。DN50 以下支管选 40mm 到 50mm；主管廊大口径管道且需要在地面辨识的选 80mm 到 100mm；内容包含中文介质名加英文缩写加流向箭头的，建议不低于 60mm。
Q: 户外能用多久？褪色了必须整批换吗？
A: 耐候寿命受紫外强度、温度循环与介质接触共同影响，不同厂区差异较大，不宜给统一年限。建议按区域建立巡检周期，重点看向南向西侧与伴热管段，褪色到影响辨识的单独更换，不必整批换。
Q: 可以自己打印吗？需要配什么碳带？
A: PTP507 是按需打印交付，正常流程是按点位清单排版后成品交付。现场若需少量补打，反光膜面材建议配树脂基或混合基碳带热转印，蜡基碳带附着力与耐擦拭性不足。具体型号请按实际面材与打印机匹配后确认。
