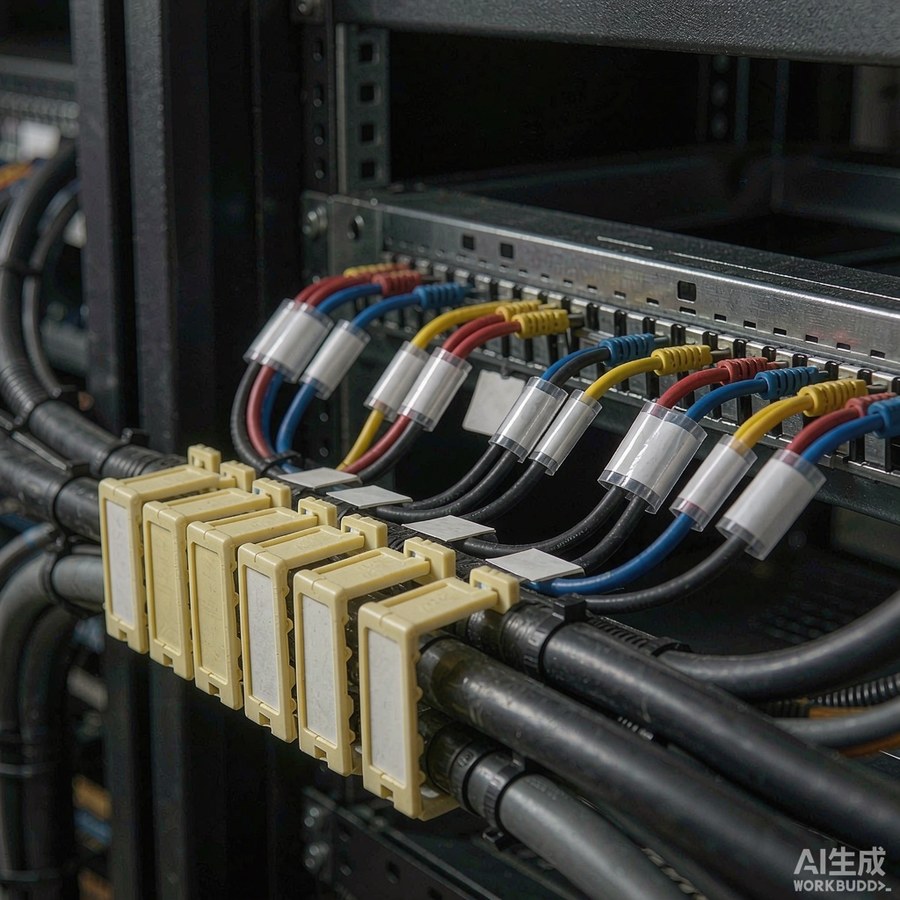

机柜布线标识建议分两级来做：装好以后基本不动的配线架端口与永久链路，用卡入式线缆标识卡（TCI），卡在线缆上可反复取下核对、不需要断线；每周甚至每天都在插拔更换的跳线，用自覆膜缠绕标签（TFM），贴上去之后还能在线缆不离位的情况下补标、换标。两级共用同一套编号互相印证，网络调整时通常只需要重做跳线侧标签，端口侧保持不动。博尔杰PTS（Print Total Solution，工业标签标识打印整体解决方案）PCI 线缆线束标签标识体系里，TCI 线缆标识卡当前 34 档在售、TFM 自覆膜缠绕标签 30 档在售，本文按这两条子类线的真实型号、尺寸与站内标示价，把两级怎么分工、怎么配档位、怎么算数量一次讲清。
一、先分清两级：固定层不常动，活动层天天在换
同一个机柜里，线缆标识的生命周期并不一致。第一类是从配线架模块一直铺到桥架与竖井的永久链路，一旦验收通过，端口编号、走向与归属设备通常几年不动；第二类是配线架端口到交换机端口之间的跳线，业务调整、设备更换、故障排查都会动它，一根跳线一年被拔插几十次很常见。
这两类的标识需求因此是相反方向的：永久链路要的是装好就稳、十年不掉，换起来成本高但频次低；跳线要的是更换方便、能现场补打，贴装快且可逆。用同一种产品覆盖两种节奏，结果通常是端口侧的卡式标签被频繁换线时撕坏，或者跳线侧用上了不可拆的套管，改一次线就要整根报废。把机柜标识拆成两级，本质上让标识周期跟着线缆自身的更换周期走。
二、端口侧为什么用卡入式标识卡
TCI 线缆标识卡的结构是一张半硬质的矩形卡片，两侧带卡口，直接卡在线缆外被上，不需要穿套、也不需要胶粘。它的三个优势刚好对着固定层的需求。
第一，不动线。已经端接、已经绑扎成束的线缆，穿套方案要拆端子、解体线束，卡入式可以在现场逐张补上去，尤其适合改扩建与补齐遗漏。
第二，可读面积大。标识卡的短边通常就是可打印区的宽度，常见的 10.4 / 15 / 20.3 / 25.4mm 四档，对应的是一行编号到多行编号加二维码的内容量。配线架端口排在面板上，视线是垂直往下的，卡片平面朝上，扫描枪一次扫过读取成功率更高。
第三，可核对可逆。盘点时发现编号写错，卡片可以取下更换，不会在线缆上留残胶、也不会破坏原有标签。
三、跳线侧为什么用缠绕自覆膜标签
TFM 缠绕式自覆膜标签（自覆膜 T506 系列）的结构是打印面加一层透明覆膜：先在线缆上缠绕带打印内容的一段，再继续把透明的覆膜段绕上去，包住打印面，形成一层物理保护。它对着活动层的需求。
换得快。跳线一旦更换，旧标签跟着旧线走，新线现场打印一张缠上去即可，不需要动端口侧任何东西。不怕摸。运维人员理线、插拔时手会反复蹭到标签，打印面在覆膜层下面，避免了印字磨损。后加标不断线。跳线两端已经插在设备上时，缠绕标签可以从中间包过去完成贴标，这一点套入式的方案做不到。
缠绕长度怎么按线缆外径核算，我们在TFM 自覆膜缠绕标签在油污环境中的选型与核算方法里已经按档位展开，本文不再重复，只补一句与机柜相关的结论：跳线外径通常在 3~6mm 这个量级，对应到站内在售型号里是短缠绕段那一组；走线較粗的电源线与大对数电缆则要用长缠绕段档位。
四、端口侧真实型号：TCI 标识卡常备档位
下表为博尔杰PTS TCI 线缆标识卡子类当前在售的代表性型号，型号尾部 -701 / -705 / -708 为站内用于区分材质与包装批次的代号，品名末尾会给出材质标注，采购时建议以完整型号下单。
| 型号 | 尺寸（mm） | 品名标注材质 | 站内标示价 | 计价单位 |
|---|---|---|---|---|
| TCI-45x10.4-701-4H-YL-500A | 45×10.4 | LXPE 交联聚乙烯 | 890 元 | 个 |
| TCI-53x15-701-4H-YL-500A | 53×15 | LXPE 交联聚乙烯 | 820 元 | 个 |
| TCI-64x10.4-701-4H-YL-500A | 64×10.4 | LXPE 交联聚乙烯 | 1088 元 | 个 |
| TCI-64x20.3-701-4H-YL-500A | 64×20.3 | LXPE 交联聚乙烯 | 2216.67 元 | 个 |
| TCI-64x20.3-4H-RSFR 博锐迪BRD | 64×20.3 | RSFR 无卤阻燃 | 1330 元 | 卷 |
| TCI-75x15-705-4H-YL-500A | 75×15 | PUR 聚氨酯 | 2480 元 | 个 |
| TCI-60x15-708-4H-WT-500A | 60×15 | PET 聚酯 | 1390 元 | 个 |
| TCI-90x25.4-701-4H-YL-500 | 90×25.4 | LXPE 交联聚乙烯 | 1990 元 | 个 |
| TCI-60X10-705-4H-WT-1A | 60×10 | PUR 聚氨酯 | 4666.67 元 | 个 |
五、跳线侧真实型号：TFM 自覆膜缠绕标签常备档位
缠绕标签的型号写法为 TFMxxx-506 / 宽×长，站内多数型号的第二个数字为缠绕长度方向、第一个数字为标签在线缆轴向上的高度（决定能排几行字）。下表为当前在售的代表性档位。
| 型号 | 尺寸（宽×长 mm） | 站内标示价 | 适用的适配位置 |
|---|---|---|---|
| TFM178-506 | 12.7×19.05 | 2598 元 | 细跳线，单端口号 |
| TFM210-506 | 12.7×25.4 | 1498 元 | 细跳线，编号加箭标 |
| TFM344-506 | 36.5×12.7 | 899 元 | 一排端口的同侧标签 |
| TFM189-506 | 31.75×12.7 | 2500 元 | 跳线两端成对使用 |
| TFM174BR-506 | 25.4×25.4 | 1299 元 | 通用跳线中端 |
| TFM177-506 | 25.4×25.4 | 3098 元 | 通用跳线中端 |
| TFM174-506 | 25.4×25.4 | 3280 元 | 通用跳线中端 |
| TFM175-506 | 25.4×36 | 2790 元 | 较粗双绞线或光纤跳线 |
| TFM161-506 | 60×25 | 1790 元 | 大面宽多字段 |
| TFM126-506 | 40×140 | 899 元 | 成束线缆缠绕标识 |
| TFM211-506 | 25.4×170 | 990 元 | 粗电源线竖列缠绕标识 |
| TFM/自覆膜T506 可定制尺寸 | 40×25 | 480 元 | 彩色标识，支持定制 |
六、几处选型时要留意的站内数据口径
按完整型号核对时可以发现三处需要留意的实际情况，这里如实说明，便于采购环节避坑。
同尺寸不同价，价差来自材质而非尺寸。TCI 同为 64×20.3mm，LXPE 交联聚乙烯档（TCI-64x20.3-701-4H-YL-500A）标示 2216.67 元，无卤阻燃 RSFR 档（TCI-64x20.3-4H-RSFR）标示 1330 元。反直觉的是无卤阻燃档反而更便宜，说明站内标示价与批量包装、起订量相关，不是简单的材质加价。另外 RSFR 两档的计价单位是「卷」，其余多为「个」，比价时需要换算。
同为 25.4×25.4mm 的 TFM 有三档并存。TFM174BR-506 标示 1299 元、TFM177-506 标示 3098 元、TFM174-506 标示 3280 元，同尺寸出现近 2.5 倍价差，通常是面材配方与卷装张数不同导致。选型时请先在项目里锁定一个型号批量使用，避免同一批机柜里出现三种同尺寸标签。
同一型号在在售列表里会出现重复条目。例如 TFM211-506、TFM210-506、TFM213-506、TFM178-506 在站内各有两条同一尺寸、同一价格的记录，属于同一产品的重复挂单，下单时任取一条即可，不必当作两个规格。此外同一个尺寸配上不同颜色，报价也会不同：TCI 同为 53×15mm，黄色 YL 档标示 820 元，白色 WT 档标示 1640 元。
七、一个机柜要备多少：两级数量的算法
两级标识的用量可以按端口数直接推算，这里给一套可直接套用的估算口径。
端口侧。每一个在用端口配 1 张标识卡。24 口配线架一个满配柜位就是 24 张；如果该模块背后还要在最外位的理线器处做一次整体标注，再加 1 张。
跳线侧。每根跳线两端各贴 1 张，也就是每根 2 张。同样是 24 口全扦（跳线满配）的情形，跳线侧就是 48 张。这个 1 比 2 的比例是两级方案里最容易漏算的一环——很多人只按端口数备标签，结果做到一半发现跳线标签少了一半。
备损。按总量加 3%~5% 备损，主要防打印废品与后期补做。若是新建项目批量打印，建议一次性按「一柜一袋」分装备料，避免现场散乱。
举一个具体例子：一个 42U 机柜装 2 台 24 口配线架，满配情况下端口侧约 48 张标识卡，跳线侧约 96 张缠绕标签，加 5% 备损后分别按 51 张与 101 张备料。
整套 PCI 线缆线束标签标识的产品划分与各系列对应关系，可参考PCI 线缆线束标签标识十二大系列选型指南。
八、两级编号要一致：让端口标签和跳线标签说同一种语言
分两级之后最怕的问题是对不上：端口侧写着「A03-12」，跳线侧写得简化过渡为「12」，半年后没人能对出来。规则很简单：两级用同一个完整标识符，只在前缀做形态区分。
建议采用「机柜编号 - 配线架编号 - 端口号」三段式标识符，例如 A03-P2-12，端口侧标识卡打印完整标识符，跳线侧两端各打印一次同样的标识符，并在一端的标识符前加目标侧的设备缩写，便于区分同一根线的两端。这样做的好处是：任何一侧单独看都能定位到唯一端口，两侧又在编号层面闭环，后期排查时不需要再回溯图纸。
如果现场需要考虑责任归属与变更留痕，可以把第三段端口号做成可拆字段：业务调整时只改动跳线侧标签，端口侧的主编号保持不变，历史记录仍能对上。
九、安装顺序与验收要点
顺序上建议反过来做：先跳线侧，后端口侧。原因是跳线侧的标签要在线缆插好之后才能确定两端位置与走向，先把端口侧的排序卡做到一半反而会在理线时被拉扯；实际施工里先把所有跳线按端口顺序理顺、贴上缠绕标签，最后统一补卡式端口标签，一次成型。
端口侧安装要点。卡片要卡在离连接器 20~30mm 的位置，既不会被理线器的扎带压住，也不会因为过于靠近根部在插拔时被手挡住；同一排卡片统一朝向保持方向一致。
跳线侧安装要点。缠绕时保持张力均匀，打印面平整无皱；覆膜段要完整覆盖打印区域并留出 5~8mm 搭接余量，避免长期使用后覆膜边角起翘出现褶皱；同一束内的标签统一贴在距连接器相同距离的位置，检修时一眼能扫过去。
验收。三项必查：一是每个在用端口都有对应卡片，缺几个当场补；二是随机抽 10% 的标识符做「端口标签 - 跳线两端标签」三方核对，三处必须完全一致；三是用扫描枪在常用角度试读一次二维码编号，读取失败通常是打印分辨率或覆膜褶皱导致。
若机柜内线缆密度很高、侧面竖看空间不足，也可以在部分端口改用旗型标签做正面读取，安装方法见TFP 旗型线缆标签的线径匹配与安装实操；TCI 标识卡的完整尺寸与材质矩阵见TCI 系列尺寸与材质矩阵选型指南；数据中心整体场景的分层做法见数据中心综合布线标识管理方案。
十、常见问题 FAQ
Q: 一个机柜里能不能只用一种标签？
A: 长期代价更高。只用卡式标识卡，跳线更换时旧卡会在线缆上堆积且必须拆卡重装；只用缠绕标签，端口侧在频繁触摸下容易起翘松动，且贴在小线径上的平整度与读取稳定性都不理想。两级分开的核心是让每件产品的更换节奏对着线缆的更换节奏。
Q: 端口侧为什么不建议用缠绕标签？
A: 有三个原因：端口侧的线缆通常成束固定，缠绕操作空间受限；配线架端口需要侧面朝上下的可视面积，卡片的平整打印面更适合；长期紫外与触摸环境下卡式结构更稳定。缠绕标签的优势在于「不断线后加标」，这个优势在需要频繁插拔改动的时候才有价值。
Q: 跳线标签两端都要贴吗？
A: 建议贴。只贴一端的话，另一端在设备侧插拔后无法快速确认对端位置，多人维护时几乎一定会出错。两端都贴的成本只有一张标签钱，省下的排查时间远不止此。
Q: 同样是 25.4×25.4mm 的 TFM，标示价有 1299、3098、3280 三档，该怎么选？
A: 差别来自面材配方与卷装张数而不是尺寸。建议先按项目取一个型号做批量试用：贴 10 根线，放一周看边角是否翘起、印字是否磨损，确认之后再放量采购。同一个项目内不要混用同尺寸的不同型号。
Q: TCI 型号里的 701、705、708 是什么意思？
A: 是站内的材质与批次代号。从当前在售品名看，705 对应 PUR 聚氨酯、708 对应 PET 聚酯，701 段则需要在品名末尾确认材质标注——同为 701 也能见到 LXPE 交联聚乙烯与 RSFR 无卤阻燃两种标注。采购时请以「完整型号加品名」下单，不要只报尺寸。
博尔杰PTS 自有品牌（PRELUDE 博尔杰、BRD 博锐迪）提供 TCI 卡入式线缆标识卡、TFM 自覆膜缠绕标签与 TFP 旗型标签三条线缆标识产品线，覆盖 34 档与 30 档常备规格，支持按完整型号供货、按需定制尺寸与批量代打印。需要按机柜端口数配齐两级标识，可以把机房点数、配线架规格与跳线类型清单发给我们，由工程侧给出型号分档与备料数量建议。
