线缆编号里字母和数字混在一起被看错，通常不是打印不清楚，而是写法有问题。三处改法立刻见效：第一，把 0 与 O、1 与 I、2 与 Z、5 与 S 这四组高危字符做出可区分的字形差异；第二，把编号按定宽分段，段与段之间用分隔符隔开，让抄录的人按段念而不是自己数位数；第三，字高按标识卡的可用宽度取上限，而不是靠加粗硬撑。改完这三点，同一个柜子里的编号在两米外就能读准，巡检与检修时来回核对的次数会明显减少。
本文按博尔杰PTS PCI 线缆线束标识产品线下的 TCI 线缆标识卡、TFP/T 旗型线缆标签、TFM 自覆膜缠绕标签、TCK 卡式线缆标签、BTG 标识支架扎带五条子类线，共 87 条真实在售规格，把这件事从头到尾拆开讲：先分清两类看错，再讲四组高危字符怎么改、编号怎么分段、字号字高怎么取、字体与字距怎么定、底色反差怎么选、什么时候该上条码做第二重校验，最后附上真实规格对照与本次实测发现的五处数据口径提示。
顺带说明一句：本文讲的是编号写得让人容易看错，也就是内容还在、打印机也没问题、但人读的时候会认错或读错位的情形。编号本身打错了、卡片装反了的处置是另一套逻辑，不属于本文范围。
一、先分清两类「看错」：字符认错与字段读错位
现场反馈的「看不清」，拆开看其实是两种完全不同的问题，处置方式也不同。
第一类，字符认错。就是把一个字符看成了另一个：0 看成 O，1 看成 I，5 看成 S。这类问题跟字号大小有关，但更主要的是字形本身太接近——把字号放大一倍，0 和 O 还是像。处置方式是改字形与字距，不是放大字号。
第二类，字段读错位。编号没有分段，一长串字符连在一起，读的人要靠自己数第几位来判断这一段是什么意思。比如「A103007C05」这串字符，第一次接触的人无法判断它是三段、四段还是五段，抄录时最容易发生的错误是串行——把上一行的末段接到这一行的中段。这一类问题跟字形无关，处置方式是改内容结构。
两类问题的判断方法很简单：把编号念给一个不熟悉现场的人听，看他卡在哪。卡在某一个字符念不准的，是字符认错；卡在不知道该从哪断开的，是字段读错位。前者改排版，后者改规则，混着改往往两头都没改到位。
二、四组高危字符对，以及各自的补偿写法
字母与数字混排时，真正容易出事的字符对数量有限，集中在四组。下表逐组给出补偿写法，四组都处理掉，字符认错的概率会下降一大截。
| 高危组 | 为什么容易混 | 补偿写法 | 更彻底的做法 |
|---|---|---|---|
| 0 与 O | 数字零与大写字母 O 轮廓几乎相同，小字号下差别只剩比例 | 使用带斜线的零（0 中间加一道斜杠），打印模板里直接锁死这一字形 | 编号规则里不启用字母 O |
| 1 与 I 与 l | 数字 1、大写字母 I、小写字母 l 在等宽字体下都是一竖 | 1 使用带底座的字形；全篇只写大写，不出现小写 | 编号规则里不启用字母 I 与 L |
| 2 与 Z | 顶部横画与斜画的走向在小字号下容易糊成一处 | Z 使用中间带横画的字形；加大字距 | 编号规则里不启用字母 Z |
| 5 与 S | 上半部分的开口方向在小字号下分不出来 | S 上下收窄、中段拉开；加大字距 | 编号规则里不启用字母 S |
| 8 与 B | 右侧两个弧的弧度差在小字号下不明显 | 加大字距；必要时 B 改用带衬线的版本区分 | 编号规则里不启用字母 B |
四组里，第一组（0 与 O）和第二组（1 与 I）是最该优先处理的，因为这两组在几乎所有字体里都高度接近，而工业现场常用的编号里零和一又出现得最频繁。给零加斜杠是成本最低的一步——它不需要改编号规则，只需要在打印模板里换一个字形。
「更彻底的做法」那一列值得认真考虑。如果编号规则还在设计阶段，直接把 O、I、L、Z、S、B 这几个字母排除在可用字符集之外，后面所有排版问题都会少一半。已经定稿的编号规则不好改，就回到补偿写法那一列，用字形与字距来补。
三、字段分隔：定宽分段加分隔符，让眼睛有落点
字段读错位这一类问题，靠排版是治不好的，必须改编号的写法。核心是两条：每段定宽、段间加分隔符。
所谓定宽，就是每一段的位数一次定死，不足的补零。比如机柜号一律两位、层号一律两位、序号一律三位，那么 3 号柜第 2 层第 7 根线就写成「A03-02-007」，而不是「A3-2-7」。定宽的第一个好处是排序——不定宽时，「A3-2-10」会排在「A3-2-7」前面，导出清单做批量核对时要花大量人工去修；第二个好处是读的人知道每段该有几位，看到多一位或少一位就知道抄错了。
分隔符的选择也有讲究。优先用短横线，其次用空格，不要用句点。原因是现场标识上难免有污点、划痕与胶渍，一个小小的点状污迹很容易被当成句点，反过来真正的句点也可能被当成污迹忽略。短横线有明确的长度与走向，不容易与其他东西混淆。
分段之后还有一条经验：段数不要超过四段。四段以上的编号，人在口头传达时会自发地重新分组，分组方式一旦不统一，口头与书面就对不上了。信息确实多的，把低频字段移出标签，放到台账或系统里关联，具体取舍逻辑可参看 一份设备清单怎么转成标签下单清单 里对必填与选填字段的划分思路。
四、字号与字高：按标识卡的可用宽度取上限，不要靠加粗硬撑
博尔杰PTS TCI 线缆标识卡的尺寸可以按宽度和高度两个方向理解。宽度方向有 45、53、60、64、75、76、90 毫米七档，决定能排下多少行字、字号能开多大；高度方向有 10.4、15、20.3、25.4 毫米四档，决定卡片绕线后形成的标识面有多高，也就决定了它在多粗的线缆上看起来协调。这个尺寸矩阵的完整解读可参看 TCI 系列尺寸×材质矩阵与代打印选型。
字号怎么取，有一条实用的判断顺序：先定内容，再定行数，最后定宽度，而不是先买宽度再往里塞内容。内容长度决定需要多宽，宽度不够时优先减少段数或缩短字段，而不是压缩字高。
| 编号形态 | 举例 | 建议卡片宽度 | 建议卡片高度 |
|---|---|---|---|
| 三段短编号，共 8 位以内 | A03-02-007 | 45 mm 档即可 | 10.4 或 15 mm |
| 三段编号加一行设备名，共 12 位左右 | A03-02-007 / 1AA-P01 | 53 至 64 mm 档 | 15 或 20.3 mm |
| 四段编号加中文设备名两行 | A03-02-007-C05 / 进线柜 | 76 至 90 mm 档 | 20.3 或 25.4 mm |
| 编号加一维条码或二维码 | 需为静区留白 | 在上一档基础上再加一档 | 不低于 20.3 mm |
这里要特别提醒一句：不要靠加粗来提高可读性。加粗会让字符内部的封闭区域变小——0 中间的孔、8 上下两个孔都会被填小，结果 0 更像 O、8 更像 B，反而加重了前面说的字符认错。真正有效的做法是加大字高与字距，而不是加粗笔画。
五、字体怎么选：等宽、大字距，避开衬线与手写体
编号类内容的字体选择有三个要点。
要点一，优先用等宽字体。等宽字体下每个字符占的宽度一致，分段之后各段的位置是可预测的，扫描枪的识别稳定性与人工抄录的准确率都更高。比例字体在排版观感上更紧凑，但会让同一段编号在不同行上长短不一，反而不利于快速核对。
要点二，字距要留够。博尔杰PTS 在代打印排版时的经验做法是，字符之间的间隙取到字符宽度的五分之一左右，段与段之间再额外留一个字符宽度的余量。字距太密时，相邻字符的笔画在热转印的墨层扩散下会粘连，这是小尺寸卡片上最常见的失真来源。
要点三，避开衬线字体与手写体。衬线字体在小字号下，笔画末端的装饰会与相邻字符的笔画糊在一起；手写体的字符形状不稳定，同一个字符在不同位置可能长得不一样，是编号排版里最不该出现的一类。艺术字、倾斜字同样不建议用在编号上——倾斜会让字符的垂直笔画失去参照，0 与 O 这类靠比例区分的字符会彻底失去区分度。
大小写也要统一：编号里只写大写字母与数字。混排大小写时，小写字母的高度差会让整行看起来高低不齐，读的人需要额外花力气去对齐基线。
六、底色与反差：黄底黑字与白底黑字各用在什么场合

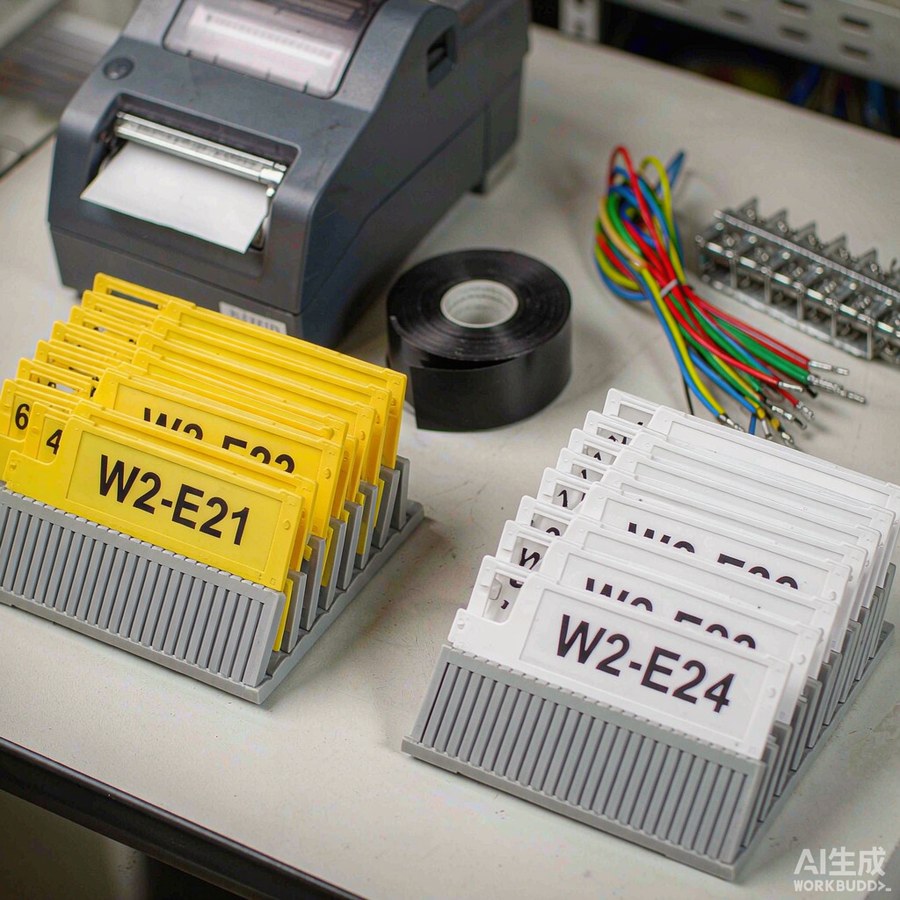

博尔杰PTS TCI 线缆标识卡在多数尺寸档上同时有黄色（YL）与白色（WT）两种底色可选，实测数据中黄白两色并存是常态。两种底色的取舍有一条清晰的分界。
黄底黑字适合柜内、桥架内这类照度偏低的场合。黄色的明度高，在低照度环境下与黑色墨层的反差保持得更好，远距离扫一眼就能定位到标识在哪根线上。它的局限是：黄色底上打印的墨层如果出现轻微的晕散，边缘会显得发脏，对字距的要求更高。
白底黑字适合需要打印小字或需要上条码的场合。白底对墨层边缘的呈现最干净，一维条码的条空边界在白底上最清晰，识读余量也最大。它的局限是白底在积灰后会整体发暗，反差衰减比黄底明显。
无论选哪种，有一条硬要求：同一个项目、同一个柜子内必须统一。两种颜色混用带来的问题比任何一种单独使用都大——巡检的人会下意识地把颜色当成某种分类信号去解读，而实际上它只是库存差异。颜色统一这件事的组织层面做法，可参看 同一个项目里两个标段用了不同颜色的标识卡怎么办。
七、加一道条码或二维码：什么时候值得上第二重校验
肉眼可读的编号做到上面几步，误读率已经能压到很低。但在两种情形下，建议再加一道条码或二维码作为第二重校验：一是编号超过 12 位，人抄录长编号的错误率随位数非线性上升；二是现场以扫码核对为主，人工读数只是备用手段。
上条码有两个约束必须满足。第一，条码四周要留静区，静区宽度不够时扫描枪会读不出或误读；这意味着原本能排下编号的卡片尺寸，加上条码之后往往要再上一个宽度档。第二，条码不能压住肉眼可读的编号——两者是互为备份的关系，叠在一起就失去了备份意义。这两条在 同一件货物既要扫码又要颜色分区怎么办 里有更细的说明。
条码的编码内容建议只放唯一编号本身，不要把设备名、责任部门这些长字段一起编进去。长字段交给系统关联，条码只做索引，这样条码的密度低、识读余量大，在小尺寸卡片上也放得下。机柜内两级标识如何分工、端口侧与跳线侧各自放什么，可参看 端口侧标识卡与跳线侧缠绕标签的组合选型。
八、博尔杰PTS PCI 线缆标识线真实规格对照
下表按本次实测的五条子类线，列出与排版直接相关的真实在售规格。价格为站内标示价，单位按条目页标示保留。
| 子类线 | 代表型号 | 规格 | 站内标示价 | 与排版的关系 |
|---|---|---|---|---|
| TCI 线缆标识卡 | TCI-45x10.4-701-4H-YL-500A | 45×10.4 mm | 890 元/个 | 最小档，适合 8 位以内短编号 |
| TCI 线缆标识卡 | TCI-53x15-701-4H-YL-500A | 53×15 mm | 820 元/个 | 三段编号的常用档 |
| TCI 线缆标识卡 | TCI-64x20.3-701-4H-YL-500A | 64×20.3 mm | 1330 元/个（无卤 RSFR） | 四段编号加一行设备名 |
| TCI 线缆标识卡 | TCI-76x25.4-701-4H-YL-500A | 76×25.4 mm | 1960 元/个 | 两行内容或编号加条码 |
| TCI 线缆标识卡 | TCI-90x25.4-701-4H-YL-500 | 90×25.4 mm | 1990 元/个 | 最大档，中文设备名两行 |
| TCI 线缆标识卡 | TCI-60x15-708-4H-WT-500A | 60×15 mm | 1390 元/个（PET） | 白底，适合小字与条码 |
| TFP/T 旗型线缆标签 | TFP-8426-302-1-WT | 84×26 版型 | 360 元/个 | 十二色系，靠颜色做回路分区 |
| TFP/T 旗型线缆标签 | TFP-9040-442-1-WT | 90×40 版型 | 490 元/个 | 五色系，版幅更大可排两行 |
| TFM 自覆膜缠绕标签 | TFM210-506 | 12.7×25.4 mm | 1498 元/个 | 缠绕式，内容沿长度方向排 |
| TCK 卡式线缆标签 | TCK-PVC-24x14-35-YL | 24×14 mm | 18.9 元/卡 | 字数少，只放编号不放名称 |
| BTG 标识支架扎带 | BTG-PVC-15X9-AW/WT-.5 | 15×9 mm | 500 元/包 | 成束线缆，编号写短 |
需要说明：TCI 线全线为代打印交付，下单时把编号清单、字体要求与排版要求一并提交，由博尔杰PTS 按清单完成打印。旗型标签的线径匹配与安装实操可参看 TFP 代打印 P 型旗形标签的线径匹配与安装实操；自覆膜缠绕标签在油污与频繁擦拭环境下的表现可参看 TFM 自覆膜 T506 缠绕式线缆标签方案。
九、下单与代打印前要核对的四项
第一项，编号规则的定宽与分隔符是否已经写进模板。这一项如果漏掉，打印出来的编号会回到不定宽的状态，前面所有的分段设计都白做。建议在下单前先打三到五张样张，拿去现场按实际巡检距离试读一次。
第二项，字体与字距是否确认。易混淆字符的补偿写法依赖具体字形的支持，不是所有字体都带斜线零。样张上要能明确看到 0 中间有斜杠、1 带底座。
第三项，尺寸是否按最长的一条内容取。清单里总有个别编号比平均长度长出一截，按平均长度定尺寸，最后一定是这几条排不下。做法是把清单按字符数排序，取最长的那条作为定尺寸依据。
第四项，颜色在同一项目内是否统一。黄白两色的选择要在下单时一次性决定，不要分两批各订一种。
十、本次实测发现的数据口径提示
为了让选型判断建立在真实数据上，本次按子类逐条读取了 TCI、TFP、TFM、TCK、BTG 五条线的在售条目。以下五处口径差异如实列出，供核对时参考。
一是计价单位不统一。TCI 线多数条目标注单位为「个」但实际按卷供货，另有两条老条目直接标注为「卷」（TCI-64x20.3-4H-RSFR 标示价 1330 元/卷、TCI-64x10.4-4H-RSFR 标示价 600 元/卷）；TCK 标注为「卡」，BTG 标注为「包」。横向比价前必须先确认单位。
二是同尺寸存在多条不同价。TCI-64x10.4-701-4H-YL-500A 有 1088 元与 1129 元两条；TCI-64x20.3-701-4H-YL-500A 有 1330 元（品名标无卤 RSFR）与 2216.67 元（品名标 LXPE）两条；TCI-90x15 有 1290 元与 1960 元两条。差异主要来自材质代码与品名归属，下标前建议按条目页核对。
三是颜色加价规律不统一。53×15 mm 档黄色 820 元、白色 1640 元；64×15 mm 档黄色 1190 元、白色 1720 元；而 45×15 mm 档黄白同为 980 元。不能按固定系数推算另一色的价格。
四是材质代码之间价位差距较大。76 mm 宽度档上，701 代码条目标示价 1988 元，702 代码条目标示价 3930 元；705 代码（品名标 PUR）分别有 2480 元（75×15 mm）与 4666.67 元（60×10 mm）两条。
五是型号数字段与子类名不完全对应。TFP 线的 TFP-8426-302 与 TFP-9040-442，中间的数字段是版型代码而非尺寸，不能按数字大小推断尺寸大小；选购时以条目页标注的版型与尺寸为准。
十一、常见问题
Q: 编号规则已经定稿、改不了字符集，还有什么办法降低看错率？
A: 回到字形与字距两条路：把零换成带斜杠的字形，把 1 换成带底座的字形，字距加大到字符宽度的五分之一左右，段间再留一个字符宽度的余量。这三步不动编号规则，只改打印模板，是已定稿项目唯一可行的路径。同时把分段分隔符换成短横线，能顺带解决一部分字段读错位。
Q: 小尺寸卡片上字已经很小了，还要再加大字距吗？
A: 要。字距不足时，热转印墨层的边缘扩散会让相邻字符的笔画粘连，粘连之后的错误比字小更难发现——字小只是读得慢，粘连是直接读错。如果加大字距之后排不下，正确做法是换到更大一档的宽度，而不是压缩字距。
Q: 条码和肉眼可读的编号，两个都要印在同一张卡片上吗？
A: 建议印在同一张上但互不重叠，条码放在编号的上方或下方并留出静区。分成两张贴的做法会引入新的问题：两张标签的编号必须每次都核对一致，而这一致性本身就需要额外的人工检查，等于把一道校验换成两道。
Q: 黄底和白底哪个更适合拍照存档？
A: 白底更适合。相机在柜内补光不足时容易把黄底拍成偏暖的灰黄，条码的条空边界会变得模糊；白底的边缘呈现更干净，拍出来的照片用于竣工资料归档时辨识度更高。如果现场照度低又要拍照存档，可以在拍照时用外部补光，而不必为此改底色。
Q: 代打印需要提交哪些内容才能把排版要求落实？
A: 四样：编号清单（含分段写法与定宽规则）、所选型号与尺寸、字体与字距要求、底色与打印方式。清单里如果有特别长的个别编号，请单独标注出来，排版时会按最长的那条定尺寸。样张确认环节建议保留，尤其是第一次下单时。
