电缆沟、隧道和户外桥架段的线缆标识，核心是按段分工、按水位定做法：沟底常水位以下与积水段用热缩管全包覆，或把标识卡抬高到历史最高水位线以上安装；潮湿但不满水的沟段与隧道用缠绕自覆膜标签；户外桥架段防的是紫外与温差；进出户过渡段重点处理结露。博尔杰PTS（Print Total Solution，工业标签标识打印整体解决方案）PCI 线缆线束标签标识系列本次实测到 101 档在售规格，覆盖标识卡、缠绕自覆膜、旗型、热缩管、支架扎带与卡式端子号六类载体，本文按这些真实数据讲清四段环境下的载体选择、施工时机与回检做法。
一、先按环境把线路分成四段：同一条线，做法不一样
室内的机柜与桥架标识，本站 机柜布线两级标识 与 弱电井与竖井三级节点 两篇已经讲过。一旦线路出了建筑物，环境应力完全换了一套：同一条出线回路，可能先走一段电缆沟、再上户外桥架、最后穿墙进配电间。三段的失效原因不同，载体选择就必须分段做，不能整条线一刀切。

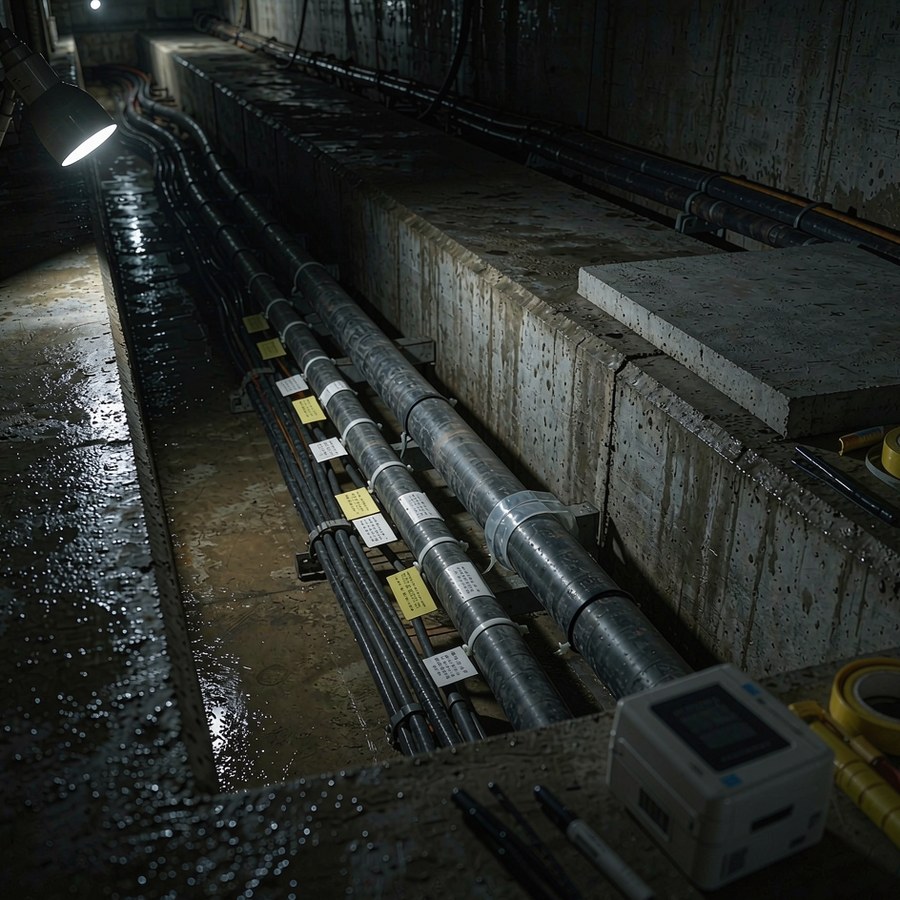

本文把户外段线路拆成四段。第一段是电缆沟：有混凝土或复合材料盖板，净空受限，沟底可能间歇积水，粉尘与泥浆随雨水进入，是四段里水的风险最高的一段。第二段是电缆隧道：断面大、线路长，通常有照明但照度不高，巡检以步行为主，风险点在长距离寻线和通风不良带来的高湿。第三段是户外桥架与立杆段：完全露天，防的是紫外、雨淋、昼夜温差与风振，水反而是流动的、不积的。第四段是进出户过渡段：穿墙、穿楼板、防火封堵所在的位置，沟内的高湿气体与室内的干燥空气在此交汇，结露最重，也是施工工序最密集的一段。
分段的直接价值是让备料按段算：四段的载体、数量与安装件不一样，混在一起报料，要么积压要么缺料。四阶段备料节奏本站 新建项目标识四阶段方案 已有整体框架，本文补充的是其中户外段的环境维度。
二、四段各自的环境应力：水、尘与鼠、照度、空间
应力一：水。沟内的水有三种形态——沟底积水、雨水带进的泥浆、壁面与盖板背面的结露。积水是液态浸泡，考验载体的密封性；泥浆干涸后覆盖标识表面，考验可擦洗性；结露是长期反复的高湿，考验胶层与印刷层的耐水性。三种形态对应三种失效，对策不同。
应力二：粉尘与鼠害。盖板每次开启，气流会把沟沿的浮尘吹进沟内，落在标识表面；盖板复位时，高出束顶的标识会被直接压蹭。鼠类在沟内筑巢啃咬，软质材料与外露的旗翼是首选目标，这一点在郊外厂区与园区管沟尤其明显。
应力三：照度。电缆沟与隧道多数没有固定照明，或只有检修时才开灯的临时照明。白天读标靠手电与头灯，光是从标识斜上方打进来的；照度不足时，深色底上的深色字符、反光的覆膜面都可能读不出来。
应力四：空间。盖板合上之后，沟内净空往往只剩几十毫米到一百多毫米。标识的安装高度、旗翼的外露宽度都要按盖板下的实际净空校核，这不是载体的性能问题，而是安装方案问题。
三、积水段：三类水位三档做法
沟内标线怎么防泡，先看水位，不看材质宣传。把沟底标高、雨季最高水位与常水位三个值标出来，每一段线缆按自己所处的水位档对号入座。
常水位以下（长期浸水）：贴附类标签不可用，胶层长期泡水必然开胶。可行的做法有两种：一是热缩标识管全包覆，收缩后管壁与线缆护套贴合，字符被封在膜内，这是唯一能长期抵抗浸泡的形态；二是把标识移出水面，用支架扎带把标识卡固定在束的外侧、高于历史最高水位线的位置，让水泡不到它。
间歇积水（雨季泡、旱季干）：这一档最容易选错。自覆膜缠绕标签的透明尾翼把打印区整圈包住，抵抗喷淋与短暂泡水没有问题，但雨季反复浸泡加泥浆干涸的循环，几个月就会让边缘渗水。间歇积水段更稳妥的组合是：成束主干用标识卡抬高安装，单根分支用缠绕标签并尽量装在水位线以上的位置。
常年干燥：正常选用即可，不必为「万一泡水」全部上热缩管。干燥段真正的失效原因是粉尘覆盖，选表面可擦洗的面材、把标识装在束外侧而不是贴着沟底，比加钱换材质更有效。
还要注意一个硬约束：热缩管必须在端接前套入线缆。电缆一旦端接、接头一旦做好，热缩管就无法再套进去，这是它「不可后补」的根本原因。改造项目里给已运行线路补标识，只能在缠绕、标识卡两条路里选。
四、结露与温差：隧道两端与进出户位置
结露的机理不复杂：沟内高湿空气沿线路流动，遇到温度较低的洞口段、穿墙段，水汽在标识表面与胶层边缘凝结。反复干湿循环下，先出问题的一般是缠绕标签的收口和标识卡的四角。
对策有四条。第一，贴标前把线身擦干，包括护套表面的目视不可见水膜，必要时用无水乙醇擦一遍，等溶剂挥发干再贴。第二，避开露点时段施工，清晨与雨后不宜。第三，进出户段的标识选吸水率低的基材，纸面类不用，塑料与复合材料类优先。第四，收口与四角压实，这道工序在室内可能只是「建议」，在结露段是必需——收口留缝就是进水通道。本站 竖井标识方案 第五章讲温差与结露的五条原因，与沟道段是同一套机理，可以对照使用。
隧道两端的洞口段同理，而且隧道内通风会加速干湿循环，洞口向内二十米左右是结露失效的高发位置，回检时应当作为重点抽检对象。
五、六类载体在四段上的分工与适用边界
站内 PCI 系列在售的六类载体，按结构与固定方式分成两组：贴附组（缠绕自覆膜、旗型）与硬卡组（标识卡、卡式端子号），外加全包覆组（热缩管）与安装件（支架扎带）。四段线路各取所需：
| 载体 | 结构与固定方式 | 适合的段 | 不适合的情形 | 能否后补 |
|---|---|---|---|---|
| TRS/TRC 热缩标识管 | 套入线缆后加热收缩，全包覆密封 | 沟内积水段、常水位以下；端接前的预埋段 | 已端接线路（套不进去）；沟内明火受限时慎用热风枪 | 不可后补 |
| TFM 缠绕自覆膜标签 | 打印区加透明尾翼，绕线缆一圈以上自粘 | 潮湿不满水沟段、隧道、户外桥架 | 长期浸泡段；鼠害重的沟段（软质材料） | 可后补 |
| TCI 线缆标识卡加 BTG 支架扎带 | 卡片式或扎带固定在束的外侧 | 沟内成束主干、积水段抬高安装 | 单根细线（卡位不稳）；盖板净空极矮段 | 可后补 |
| TFP 旗型线缆标签 | 缠绕固定加对折外露，双面可读 | 成排敷设、隧道内车行巡检需双侧读 | 盖板净空受限段（旗翼被压）；鼠害重沟段 | 可后补 |
| TCK 卡式端子号 | 卡式，插装于端子排与盘柜内 | 沟道两端转接的盘柜、端子箱内 | 沟内露天位置 | 可后补 |
| TTC 连续标识卡 | 连续带装，现场裁切 | 规格杂、数量少的补标 | 大批量整批敷设（效率低） | 可后补 |
两张表里反复出现的一个判断是：积水段优先「抬高」而不是「硬抗」。把标识移出水面所花的支架与扎带成本，远低于把所有标签升级成高规格耐水材质的差价，而且抬高安装同时解决了泥浆覆盖与鼠害啃咬两个问题。
六、真实在售规格与标示价
按分类逐档实测，PCI 线缆线束标签标识系列当前在售 101 档：TCI 标识卡 34 档、TFM 自覆膜缠绕 30 档、TFP/T 旗型 18 档、TRS 预切热缩管 13 档、BTG 支架扎带 3 档、TCK 卡式 2 档、TRC 连续热缩管 1 档。四段备料常用的代表档位如下：
| 载体 | 代表型号 | 规格 | 计价单位 | 标示价（元） |
|---|---|---|---|---|
| TRS 预切热缩管 | TRS-5.0x50-2X/3X-YL 代打印热缩号码管 | 5.0×50 毫米 | 卷 | 720 |
| TRS 预切热缩管 | TRS-6.3x50-2X/3X-YL 代打印热缩号码管 | 6.3×50 毫米 | 卷 | 760 |
| TRS 预切热缩管 | TRS-240 代打印线缆线束热缩管 | 整卷形态 | 个 | 720 |
| TRC 连续热缩管 | TRC950-707-WT 定制代打印热缩套管 | 连续长度 | 个 | 975 |
| TCI 线缆标识卡 | TCI-64x20.3-701-4H-YL-500A（品名无卤 RSFR） | 64×20.3 毫米 | 个 | 1330 |
| TCI 线缆标识卡 | TCI-45x15-701-4H-YL-500A | 45×15 毫米 | 个 | 980 |
| TCI 线缆标识卡 | TCI-90x15-701-4H-YL-500（品名无卤 RSFR） | 90×15 毫米 | 个 | 1290 |
| TFM 缠绕自覆膜 | TFM211-506/25.4x170MM 缠绕式线缆标签 | 25.4×170 毫米 | 个 | 990 |
| TFM 缠绕自覆膜 | TFM175-506/25.4x36MM 缠绕式线缆标签 | 25.4×36 毫米 | 个 | 2790 |
| TFP 旗型标签 | TFT-4530-302-1-WT 旗形线缆标签 | 45×30 毫米 | 个 | 390 |
| TFP 旗型标签 | TFP-8426-302-1 系列（十二色同价） | 常用档 | 个 | 360 |
| BTG 支架扎带 | BTG-PVC-10X5.6-AW/WT-1 线缆标记支架扎带 | 10×5.6 毫米 | 包 | 240 |
| BTG 支架扎带 | BTG-PVC-15X9-AW/WT-.5 卡式线缆标签 | 15×9 毫米 | 包 | 500 |
| TCK 卡式标识 | TCK-PVC-24x14-35-YL 卡式线缆标签 | 24×14 毫米 | 卡 | 18.9 |
| TCK 卡式标识 | TCK-PC-10x4-60-WT 卡式线缆标签 | 10×4 毫米 | 卡 | 55.9 |
备料时的数量口径：热缩管按「每根一管」点数，缠绕标签按每根一至两片估，标识卡按束数加卡位余量估，支架扎带按包。收尾时剩余耗材的三种去向，本站 项目收尾耗材处置 一文已按货号展开，不在本文重复。
七、低照度与巡检距离：字高、朝向与可读性
沟内与隧道读标靠手电与头灯，可读性要按「斜上方来光、近距离照读」的工况校核，有三条经验做法。第一，字高按观测距离的工程经验取值：沟内近距离照读取小字高即可，隧道内按人步行边走边读的距离放大字高，具体取值方法本站 易混淆字符的字体与排版 一文按字符可读性做过展开。第二，深色线缆护套上避免选深色底标识，黄底黑字与白底黑字在低照度下的对比度优势明显；TCI 标识卡黄、白两色常备，深色护套上优先黄色。第三，隧道内车行或双侧巡检的成排线路用旗型标签，两面都能读，不用绕到电缆背面。
需要夜间远距离确认位置的点位（比如长隧道的分支口），可以考虑反光类标识贴配合光源回读，但反光材料有入射角与观测距离的失效条件，手电角度不对就看不到回亮，选型前先读本站 反光标识三类失效的现场判定，不要默认「贴了反光就一定亮」。
朝向要统一：同一沟段内所有标识卡与旗型标签的读数面朝向巡检行走方向的一侧，支架统一挂在束的外侧同一高度。东一张朝左、西一张朝右，低照度下的寻标时间会成倍增加。
八、施工时机：敷设、盖板与封堵的先后顺序
户外段的标识施工顺序比室内严格，错一步就要返工。按时间轴排：
端接前：需要热缩管的线缆，在这一步把管子套到线上——这是热缩管唯一的施工窗口，错过就换成缠绕或标识卡方案。敷设完成、绑扎固定后：缠绕自覆膜与旗型标签在这时贴，贴早了绑扎会磨掉标识，贴晚了扎带口被封堵材料覆盖。盖板复位前：标识卡与支架抬高安装，在盖板下净空内校核高度，顺手做第一次全线目检。防火封堵完成后：封堵施工会埋掉或盖住附近标识，这一段的补标要等封堵验收通过再做，位置避开封堵体本身，本站 竖井方案 第八章的封堵后复检动作在这里同样适用。沟道回填、路面恢复前：把盖板掀开做一次全面复检，被压住的、脱落的、朝向不对的一次改完——路面恢复之后再开盖，成本翻几倍。
九、回检：周期、判据与记录字段
户外段标识不是贴完就完事，回检周期按段定档：
| 段位 | 建议回检周期 | 触发式加检 | 重点检查项 |
|---|---|---|---|
| 沟内积水段 | 每年雨季前后各一次 | 大暴雨、沟内施工后 | 水位线附近标识的在位与收口、支架是否松动 |
| 电缆隧道 | 每年一次，随通风检修同做 | 洞口段改造后 | 洞口向内二十米结露段、朝向一致性 |
| 户外桥架段 | 每年换季后一次 | 台风、冰雹等极端天气后 | 紫外褪色、扎带脆断、旗翼破损 |
| 进出户过渡段 | 随封堵与穿墙孔洞巡检同做 | 封堵翻修后 | 结露导致的四角翘边、被封堵材料覆盖 |
每次回检记录五个字段：位置编号、缺陷类型（脱落、褪色、朝向错、被覆盖、字迹模糊）、数量、处理方式（补贴、更换、改位）、处理日期。发现内容错误的更换方法与三级判定，本站 标识装反或打错的更正闭环 已按单张更换与整批重打展开。周期性换下来的旧标识与剩余耗材的处置，参照 收尾耗材处置 一文即可。
十、本次实测的站内数据口径提示
下单前核对站内数据时，以下九处口径需要留意，均为本次逐档实测所得：
一是计价单位混用：PCI 全簇同页内并存「个、卷、包、卡」四种单位，TCI 标识卡多数按「个」，其中两条按「卷」（TCI-64x10.4 无卤款 600 元、TCI-64x20.3 无卤款 1330 元）；TRS 热缩管 13 档中 11 档按「个」、2 档按「卷」；BTG 支架扎带按「包」、TCK 卡式按「卡」。比价时必须先归一单位。
二是 TCI-64x10.4-701-4H-YL-500A 有 1088 与 1129 元两条同型号陈列，品名一致仅货号不同。
三是 TCI-64x20.3 同尺寸两条价差大：1330 元一条品名标无卤 RSFR，2216.67 元一条品名标 LXPE，同尺寸价差主要来自基材，沟内积水段按品名基材选，不按尺寸选。
四是 TCI-53x15 黄色 820 元与白色 1640 元，颜色加价接近一倍；而 TFP 旗型 8426 档十二色同价 360 元、9040 档五色同价 490 元——颜色是否加价因载体而异，不能跨系列类推。
五是 TCI-76X15 两条：代码 701 的标 1988 元，代码 702 的标 3930 元，同尺寸同色价差近一倍，站内未标注代码段含义，下单以品名与材质描述为准。
六是 TFM 缠绕标签存在同型号重复陈列（TFM211、TFM210、TFM213、TFM178 各两条同价），TFM174 3280 元与 TFM174BR 1299 元两条并存，型号接近价差 2.5 倍。
七是 TFM 价格与面积不单调：12.7×19.05 毫米档 2598 元，25.4×170 毫米大尺寸档反而只要 990 元，25.4×63.5 毫米档 4688 元——不能用面积折算单价，各档对应不同打印耗材体系。
八是 TCK 卡式 24×14 毫米档 18.9 元反而低于 10×4 毫米档 55.9 元，尺寸大价格低，按需选即可。
九是 BTG 三档均按「包」计价且品名不一致：10×5.6 档品名为线缆标记支架扎带，10×6.3 与 15×9 档品名为卡式线缆标签，选购时以品名确认用途。
十一、常见问题解答
Q: 沟里的标签半年就烂了，是材质不行吗？
A: 多数不是材质单一问题。按顺序查三件事：先看安装位置是否在常水位以下——贴附类标签泡水必然失效，应改热缩管或抬高安装；再看收口是否压实，缠绕标签收口留缝会沿边缘渗水；最后才看面材。三步里前两步的整改成本都低于换材质。
Q: 电缆已经端接完了，还能补热缩管吗？
A: 不能。热缩管必须从线缆端部套入后再加热收缩，端接完成后无法套入。已运行线路补标识，用缠绕自覆膜标签或标识卡加支架抬高安装；下一次改造重新端接时，再把热缩管换回去。
Q: 沟内净空矮，标识高出束顶被盖板压住怎么办？
A: 三条路：改用高度小的标识卡档位，TCI 卡高度档覆盖 10 到 25.4 毫米，可按净空选；把旗型换成缠绕式贴附，取消外露旗翼；支架改装位置，从束顶改到束侧水平方向。盖板回位前务必实测试合一次。
Q: 户外桥架段的标识要不要都换成反光材质？
A: 不必。反光只在夜间或低照度环境下、有光源照射且观测角合适时才有回亮，白天与常规巡检没有增益，成本却高不少。只在夜间远距离需要定位的点位（长隧道分支口、跨路立杆）局部使用，选型前先核对其入射角与观测距离的失效条件。
Q: 隧道和长距离沟段的标识要不要写米标（里程号）？
A: 长距离段建议写：只在标识上写回路号，运维找线时要靠记忆估算位置；补一段里程号（或每五十米一个定位点），台账与实物就能互查。短沟与楼内段不必，按回路号加起止设备编号即可，编号规则的牵头与交接办法见本站 多标段编号交接 一文。
