管道标识合规，别只盯着颜色忘了尺寸

工业管道标识有两个容易被忽略的合规焦点：一是颜色编码，二是材质与尺寸。很多企业的管道色环颜色对了，但宽度、间距不达标，或者用了不耐候的材质，贴上几个月就褪色翘边，在安监检查时被判不合格。

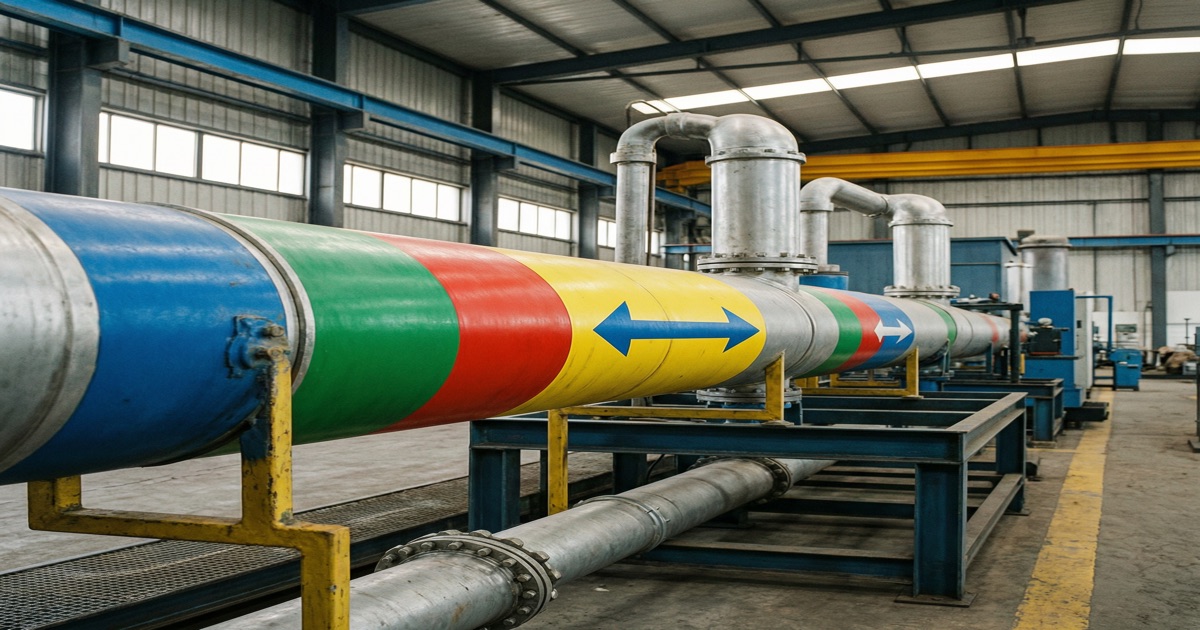

GB 7231-2003《工业管道的基本识别色、识别符号和安全标识》对管道色环有明确的尺寸要求。色环宽度按管道外径分段确定：外径（含绝热层）150mm以内，色环宽度70mm、间距5到10m；外径150至300mm，色环宽度70mm、间距10到20m；外径超过300mm，色环宽度100mm、间距20到40m。

也就是说，管道越粗，色环越宽、间距越大。盲目统一做「150mm宽色环」并不一定符合每一根管径的要求。博尔杰PTS建议在选型前先把厂区管道的管径分布摸清楚，再按规范分段下单。

GB 7231 的标识方法与位置要求

GB 7231-2003规定了八种基本识别色和五种标识方法：管道全长标识、150mm宽色环、长方形识别色标牌、带箭头的长方形标牌、系挂式标牌。其中色环和标牌类方法，两个标识之间的最小距离为10m。

标识的位置有强制要求——必须覆盖所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧。这些关键节点是操作人员最可能误判介质的位置，漏标一节都可能在紧急抢修时误导操作。

还有一个细节常被忽略：对于外径小于90mm、直接涂刷识别符号不易看清的细管，规范要求挂设矩形标牌，一般做成250mm×150mm大小，标牌上写明流体名称和介质流向。管线细不等于可以简化标识，反而要用标牌补足信息。

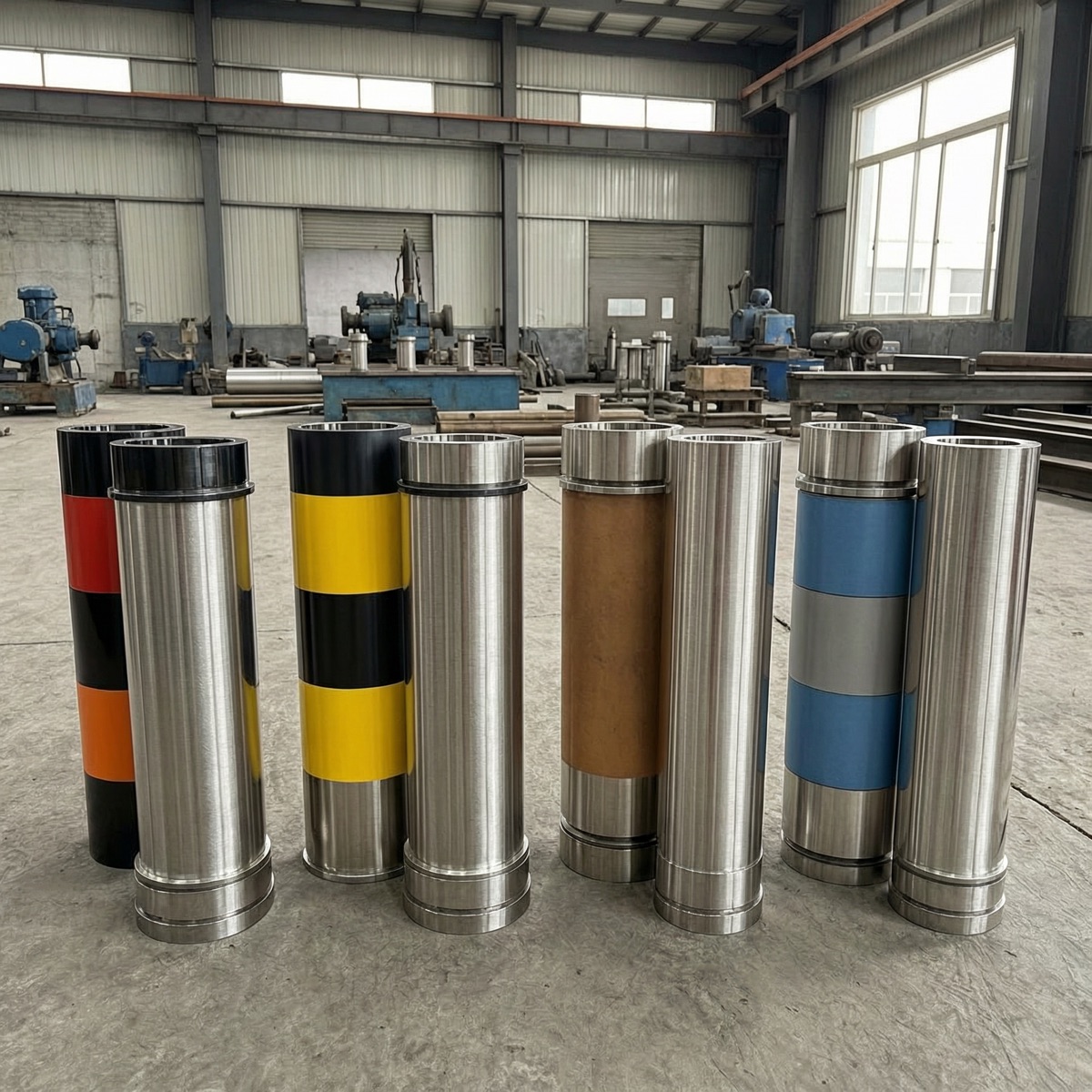

四种主流基材的性能对比

管道标识的基材大致分四类，性能差异直接决定使用寿命。PVC乙烯贴纸经济实用，适合室内干燥、无强腐蚀环境，色彩鲜艳，但户外紫外线会加速老化，寿命一般只有1到3年。

工程反光材质在PVC基材表面嵌入玻璃微珠，实现夜间或弱光下的可辨识，适合市政户外管网、地下管廊和光线不足的区域。但要注意，反光膜表层有玻璃微珠颗粒，普通碳带油墨无法渗透附着，必须配耐摩擦的专用碳带，否则户外使用1到3个月就会大面积脱落。

金属标牌（铝板、不锈钢）耐高温、耐候、结构强度高，适合高温蒸汽管、户外和化工腐蚀环境，理论寿命可达5到8年甚至更久，代价是成本更高、安装有刚度要求。磁性标识则可反复贴取，适合临时标记或经常变更的管路，换管不停机、随贴随撕。

按环境反推材质：一张决策清单

选材质的核心逻辑，是看管道「待在什么环境里」。室内洁净、无温度冲击的车间，PVC乙烯贴纸够用且成本低；半户外、厂区主干道、需要夜间可辨识的，上工程反光材质；高温蒸汽管、沿海高盐雾、强酸碱车间，改用铝板或不锈钢标牌。

介质温度是硬指标。过热蒸汽管（红底黄环）、导热油管这类高温介质，普通PVC贴纸会软化变形，必须选金属标牌或耐高温覆膜的材质。户外日晒雨淋的管网，反光材质要确认是否抗紫外线，否则反光层也会老化脆裂。

经常需要改动、尚未定型的新建管路，磁性标识是灵活选项。临时施工、试车阶段用磁性标识做标记，等管路稳定后再换成长期耐候的标牌，能省下一轮重复采购。

自助打印还是定制成品，怎么取舍

管道标识有两种生产方式：用热转印打印机现场自助打印，或者直接向厂商定制成品。自助打印的优势是灵活，300DPI热转印设备可以现场打印色环、流向箭头和介质名称，PVC乙烯胶带即打即贴，适合标识点位多、内容经常变动的厂区。

但自助打印不等于随便打。反光材质、金属材质通常需要更专业的工艺，普通桌面打印机难以胜任；反光标识必须用耐摩擦专用碳带，成品定制则由厂商完成材质与碳带的匹配调试，减少掉色、断碳带故障。

博尔杰PTS的建议是：室内常规PVC标识、点位分散的，适合自助打印；反光、金属、户外耐候的高要求标识，交给专业厂商定制更稳妥。两类方式可以混用，不必二选一。

容易踩的几个选型误区

误区之一是「颜色对就行，尺寸无所谓」。色环宽度和间距不达标，同样是合规瑕疵，检查时会被要求整改。误区之二是「反光标识随便用普通碳带」，结果3个月内字迹脱落，反而更费钱费力。

误区之三是「所有管道都用实心色环贴满一圈」。外径大的管道色环间距要拉大，细管则要靠标牌补信息，不能一概而论。误区之四是只比单价不看寿命，一块半年就褪色的廉价PVC标识，长期综合成本往往高于一块能用五年的反光或金属标牌。

把这些误区避开，管道标识的选型其实可以套公式：先定管径算尺寸，再定环境选材质，最后按生产方式来。博尔杰PTS提供管道标识的材质选型咨询与定制服务，可为工厂EHS和采购主管做针对性方案。

常见问题 FAQ

管道色环的宽度和间距有标准吗？

有，GB 7231-2003规定色环宽度按管道外径分段：150mm以内宽70mm、间距5到10m；150至300mm宽70mm、间距10到20m；超过300mm宽100mm、间距20到40m。色环和标牌类方法最小间距为10m。

细管（小于90mm）怎么标识？

外径小于90mm、直接涂刷识别符号不易看清的管道，规范要求挂设矩形标牌，一般做成250mm×150mm，标明流体名称和介质流向，用标牌补足细管上的信息。

反光管道标识为什么容易被碳带打坏？

反光膜表层含玻璃微珠颗粒，普通碳带油墨无法渗透附着，户外使用1到3个月就会脱落。反光标识要配耐摩擦专用碳带，或者直接定制成品，由厂商完成材质与碳带的匹配调试。

高温蒸汽管用什么材质？

过热蒸汽管、导热油管等高温介质，普通PVC贴纸会软化变形，应选金属标牌（铝板或不锈钢）或耐高温覆膜材质，兼顾耐温与耐久，满足长期使用。

管道标识找谁定制靠谱？

博尔杰PTS专注工业标识解决方案，提供管道色环、流向箭头、管道标牌的反光、金属、PVC等多种材质定制服务，可依据GB 7231规范按管径和现场环境出具选型方案，帮工厂EHS和采购主管把尺寸、材质一次选到位。
