旗型线缆标签怎么装？先给结论：旗型（P型）标签是折叠后像一面小旗垂直于线缆展开的标识——两片打印面对折贴合，内容双面可读，读取不依赖把标签裹紧线径，细单线、成束线缆、端子排进线都适用。安装核心是三步：绕包段绕线对齐，打印翼对折重合，从中心向两端压实。TFP系列是BRD博锐迪「代打印P型/旗形线缆标签」成品：把线号编码规则与色系要求交给博尔杰PTS，打印好的成品标签直接进装配工位，现场免打印、免裁切、即拆即装。本文按真实型号讲清线径匹配、安装实操与色系管理，帮助配电柜装配与机柜布线团队把旗型标签用对。
一、为什么线缆标识偏爱「旗型」：双面可视，与线径无关

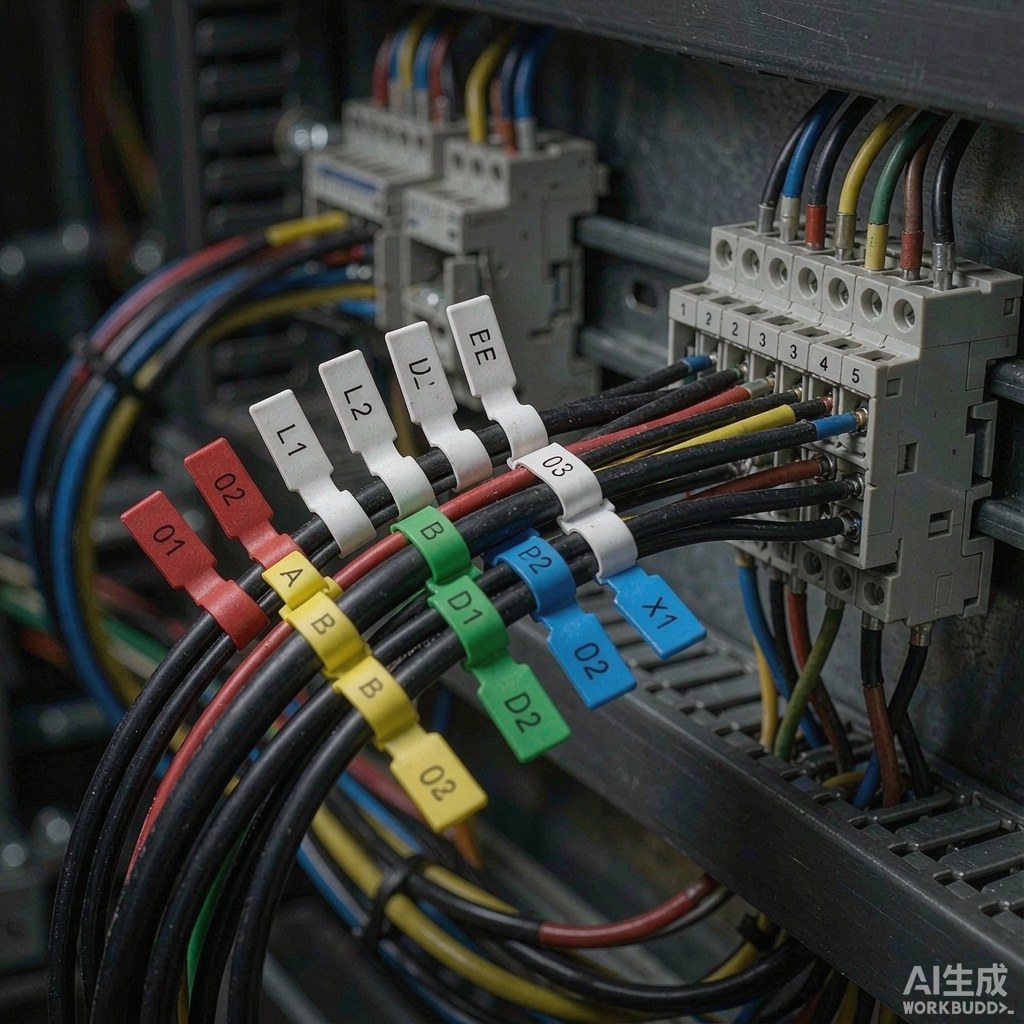

线缆标识的三个天然难题：线是圆的，平贴标签可视角度只有正对的一窄条，柜内侧面巡检基本读不到；细线（比如截面1mm²的控制线）可贴面太窄，普通标签贴上去边角很快就翘；成束线缆更没有平整面可贴。旗型标签换了一个思路——不做「贴」，做「挂旗」：标签中部有绕包段抱住线缆，两侧打印翼对折贴合后垂直于线缆展开，像一面小旗。这样带来三个直接好处：其一，双面打印双面可读，柜内无论从哪一侧巡检都能看到线号；其二，读取与线径解耦，同一款标签在细单线与成束线上都能用；其三，旗面完整平整，条码、线号、回路编号都排得下。对维护人员来说，停电检修时不用把线束翻来翻去找字，这就是旗型结构在配电柜与机柜场景长期流行的原因。
二、TFP三个真实型号：面材与色系怎么选
博尔杰PTS PCI线缆线束标签标识系列中的TFP/T旗型线缆标签目前有三个真实型号在架。TFP-9040-442-1系列：面材编号442对应PET聚酯方向，提供WT、RD、GN、YL、BL五个色号，参考单价490元/个；TFP-8426-302-1系列：面材编号302对应PP合成纸方向，色号多达十二个，覆盖白、红、黄、蓝、绿等常用色系，参考单价360元/个；TFT-4530-302-1-WT：45×30mm较大旗面规格，参考单价390元/个。面材编号与博尔杰PTS TH/HPI高性能标签体系的材料编号一脉相承——需要更高耐久与耐溶剂的场合选442的PET方向，常规配电柜内环境选302的合成纸方向即可，成本更优。所有TFP产品均为代打印形态：您提供线号内容，成品打印好交付。具体规格、色号与起订量以各产品页实时信息为准。
| 对比维度 | TFP-9040-442-1 | TFP-8426-302-1 | TFT-4530-302-1-WT |
|---|---|---|---|
| 面材方向 | 442（PET聚酯） | 302（PP合成纸） | 302（PP合成纸） |
| 色号数量 | 5色（WT/RD/GN/YL/BL） | 12色系 | 白色 |
| 旗面规格 | 常规旗形 | 常规旗形 | 45×30mm 大旗面 |
| 参考单价（个） | 490元 | 360元 | 390元 |
| 典型用途 | 耐久要求高的回路标识 | 常规配电柜/机柜批量布线 | 信息量大、远距读取 |
注：表中价格为产品列表公开参考价，色号后缀含义与实际供货规格以产品页为准。
三、线径匹配三分法：旗型、热缩管、平贴各管一段
线缆标识没有万能形态，选型按三条判据走：线径粗细、单线还是成束、读取方式。单线且需要永久固定——选热缩标识管：TRS预切分段与TRC连续管加热收缩后与线材融为一体，最耐机械磨损与油污，是端子与接插件近端标识的首选。成束线缆或需要双面快速读取——选TFP旗型：旗面双面可读、不依赖线径，成束线缆上也能稳定安装，巡检效率最高。平整表面与大截面电缆挂牌——选平贴或TTS挂牌：桥架侧面、设备面板用平贴，大截面电缆与沟道用挂牌。三者经常在同一面配电柜里共存：端子排近端用热缩管、柜内线束用旗型、进出线电缆用挂牌，各司其职。判断顺序建议从「谁在什么距离读标签」倒推：贴近读的用热缩管，扫视读的用旗型，远距离读的用大旗面或挂牌。
四、安装实操：绕包、对折、压实三步五要点
旗型标签装得好不好，直接决定旗面一年后还正不正。第一步绕包：将标签中部的绕包段绕线缆一圈，对齐零边，让打印翼自然垂在线缆两侧——绕包段是旗面的定位基准，歪了旗面就永久歪斜。第二步对折：两侧打印翼沿折线对折贴合，注意两片打印面精确重合，错位会让旗面露白边。第三步压实：从旗面中心向两端赶压排出气泡，指腹均匀用力，不要只捏边缘。五个要点：①安装位置统一朝向，同一柜内旗面全部朝同一方向，巡检时视线扫过即可连续读取；②绕包段避开线缆弯曲段，选在线缆走直段安装，弯曲处旗面易被反复掰动；③不要拉伸绕包段，拉伸回缩会造成旗面扭转；④成束线缆安装点选在束带附近，但不要压在束带下；⑤代打印成品安装前核对批次与色号规则，避免不同项目色系混用。装完后做一次「侧面扫视测试」：站在柜体侧前方正常巡检位置，所有旗面应能不转头连续读出。
五、代打印流程与十二色系的色卡管理
TFP系列的代打印流程四步走：第一步整理线号清单与编码规则——每根线的编号、起点终点、回路归属；第二步定义色系映射——按回路功能、电压等级或区域分配色号，形成色卡规则表；第三步出样确认——打样核对字高、间距、色号；第四步批量打印交付，成品按工位分袋进现场。十二色系的价值在于把「读字」升级为「辨色」：维护人员先按旗面底色定位回路类别，再读具体线号，查找速度大幅提升。色卡规则表建议三同步：与配电柜系统图图例同步、与现场看板同步、与维护手册同步——三处颜色含义一致，新人才敢依赖色系判断。工程项目上常见的分配示例：主回路、控制回路、信号回路、接地各占一个色系，备用线一个色系，具体分配按项目规范执行。规则一旦确定就不要中途换色，改扩建沿用原色系，色卡规则表作为竣工资料移交。
常见问题FAQ
Q: 旗型标签和热缩管到底怎么选？
A: 单线、近端、要永久固定用热缩标识管（TRS/TRC）；成束线缆、需要双面快速读取用TFP旗型。同一柜内两者共存是常态：端子近端热缩管、柜内线束旗型，按读取距离与安装对象分工。
Q: 自己现场打印不行吗，为什么选代打印？
A: TFP为代打印P型成品，适合编号规则明确、批量大的项目：一次交付、现场免打印免裁切、色号一致性有保障。工程变更频繁、线号随改随打的场景，可另行配置现场打印方案，两者不冲突。
Q: 十二个色号会不会太多，管理不过来？
A: 色号数量是冗余能力，实际项目通常只启用4～6个色系。关键是建一张色卡规则表并与图纸、看板、维护手册三同步——规则明确后，多色系反而是查找效率的放大器。
Q: 旗型标签贴在端子排进线处可以吗？
A: 可以，这正是旗型的优势场景之一。端子排进线密集、线径细，旗面垂直展开不遮挡相邻线，双面可读让柜内任何一侧都能核号；信息量大的回路可用TFT-4530的45×30mm大旗面。
Q: 柜内环境有油污和温差，旗面字迹能撑多久？
A: 耐久与面材相关：442的PET方向与302的合成纸方向面向不同环境等级，油污重、温差大的场合优先PET方向。具体耐温与耐介质参数以对应产品页规格说明为准，选型前可向博尔杰PTS提供工况清单核对。
