端子排标识怎么做？TCK卡式端子号与BTI插芯标识的配电柜方案——博尔杰PTS

端子排标识怎么做？先分清对象：线缆标识跟着线走（热缩管、旗型标签贴在线上），端子排标识贴在端子本体与标记位上——两者服务同一面柜子，但安装对象、更换逻辑、规格体系完全不同。端子排标识的主流形态有三种：BTI插芯标识插入端子的标记槽；TCK卡式线缆标识/端子号/设备标签以卡式标签贴装在端子排表面；BTG线缆标识支架/扎带把标识卡固定到成束线缆或柜体结构上。本文按博尔杰PTS PCI线缆线束标签标识系列的真实分类与在架产品，讲清三种形态的分工、真实规格解读与配电柜、控制柜的配置方法。

一、先分清：端子排标识与线缆标识是两件事

很多柜厂把「线缆标识」和「端子排标识」混为一谈，结果柜子交付后维护人员还是找不到回路。两者的分工边界其实很清晰：线缆标识的对象是「线」——热缩标识管套在线端、旗型标签挂在成束线上，回答「这根线从哪来到哪去」；端子排标识的对象是「端子」——端子号、回路号、功能标记贴装在端子本体的标记位上，回答「这个端子位属于哪个回路、接的是什么」。维护场景里两者缺一不可：查图时看端子号定位回路位置，对线时看线缆标签确认线端走向。端子排标识有自己的特殊要求：一是不能挡接线位——标识必须贴装在端子专用的标记槽或端面，不能覆压接线螺钉；二是可更换——回路改造、端子更换后，标识要能单件换新而不是整排重贴；三是规格匹配——端子排的标记槽宽度、卡扣形式因品牌型号而异，标识件必须与之适配。这也是端子排标识要单独成体系、不能拿普通平面标签凑合的原因。

二、三种形态分工：插芯、卡式、支架扎带

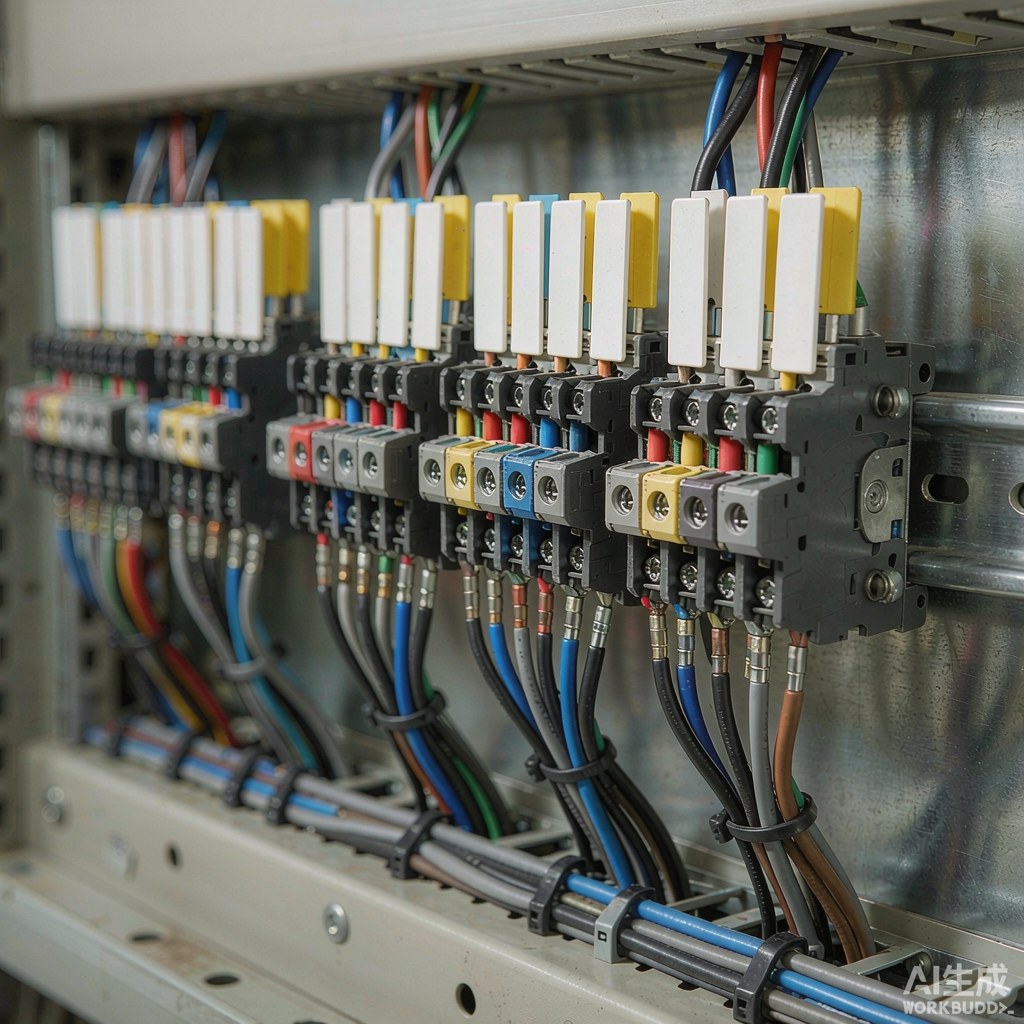

博尔杰PTS PCI线缆线束标签标识系列下，端子排相关标识由三个子系列构成。BTI插芯标识：插芯式结构，直接插入端子排的标记槽内，与端子品牌预留的标记位配合，标识面朝外、安装位隐藏，是端子本体标识里外观最规整的形态；该系列按端子型号适配定制，在架规格以产品页与定制需求清单为准。TCK卡式线缆标识/端子号/设备标签：卡式标签形态，整卡供货、按位裁用，打印端子号与回路信息后贴装在端子排表面或设备铭牌位，安装灵活，既能标端子也能标设备；系列在架有两个真实规格，下一节展开。BTG线缆标识支架/扎带：把标识卡通过支架或扎带固定在成束线缆、柜体横梁或设备结构上，解决「端子近端线束密集、没有平面可贴」的远端标识问题，也适合改扩建项目里不允许动原布线的场景。三者的关系是互补而非替代：端子本体用插芯、端子排表面与设备铭牌用卡式、成束与结构位用支架扎带，一面标准配电柜里三者各就各位。

三、TCK两个真实规格解读：PC与PVC两条材质路线

TCK卡式线缆标识/端子号/设备标签目前在架两个真实产品。TCK-PC-10x4-60-WT：PC面材方向，10x4mm小规格标记位，规格代号中的60对应其卡式供货形式，白色（WT），参考价55.9元/卡——小规格适合端子排逐位端子号标记，密度高、视觉整齐。TCK-PVC-24x14-35-YL：PVC面材方向，24x14mm较大幅面，黄色（YL），参考价18.9/卡——大幅面承载的信息更多，端子号之外还能排下回路名称或功能说明，黄色底在柜内昏暗环境的辨识度也好。两个规格代表两条选型思路：位密度优先选PC小规格白色，信息量与可视性优先选PVC大幅面彩色。两者均为博锐迪BRD代打印卡式标签——把端子号清单交给博尔杰PTS，打印好的成品按柜分袋进场，装配工位免打印免裁切。价格与起订规格以产品页实时信息为准。

注：表中价格为产品列表公开参考价，规格代号以产品名原文呈现，实际供货形态与起订量以各产品页为准。

四、BTG支架扎带：成束线缆与改扩建场景的「不动线」方案

端子排标识之外的补充场景，由BTG线缆标识支架/扎带承接。该系列在架三个真实规格：BTG-PVC-15X9-AW/WT（参考价500元/包）、BTG-PVC-10X6.3-AW/WT-1（参考价430元/包）、BTG-PVC-10X5.6-AW/WT-1（参考价240元/包），均为PVC卡式标签配合支架/扎带的形态，尺寸覆盖15x9mm到10x5.6mm三档。它的两个典型用法：其一，成束标识——柜内线缆成束后没有平整面可贴平面标签，用支架扎带把标识卡固定在束外，标识面朝向巡检通道，一束一标，束内线再用线级标识细化；其二，改扩建加标——运行中的柜子不允许解开原有布线，支架扎带式标识可以不停机加装，把新增回路或改造回路的标识补挂到位，竣工即交付。规格选择按「标识卡可视距离」定：近距离核对用小规格，通道扫视用较大规格。

五、端子号编码规范：让标识与图纸说同一种语言

端子排标识的价值最终取决于编码规则的严谨性。工程实践上，端子代号与回路编号建议参照GB/T 5094《工业系统、装置与设备以及工业产品 结构原则与参照代号》的结构原则建立，让柜内端子号、图纸端子号、维护手册端子号三者一一对应。落地要点有四：第一，编号唯一——每位端子一个唯一端子号，转接、备用端子也纳入编号体系并标注状态；第二，区段规划——按回路功能给端子排分区（进线区、控制区、信号区、备用区），区段边界在端子排上用色块或分区标明确标出；第三，打印不手写——手写端子号字迹不一、易脱落误读，统一热转印打印后外观与可靠性同步提升，代打印成品则由博尔杰PTS按清单批量完成；第四，竣工留档——端子号清单与色区规则表随竣工资料移交，后续维护与改扩建直接复用。验收环节加一道「端子号核对」：抽若干回路，从图纸端子号出发在柜内找到对应端子与线缆标签，全链路读得通才算过。

常见问题FAQ

Q: 端子排标识和线缆标识都要做吗，做一个行不行？
A: 建议都做，两者回答的问题不同：端子排标识定位「端子位属于哪个回路」，线缆标识回答「这根线从哪来到哪去」。只做其一，维护查图就会出现断链——查到端子找不到线，或拿到线找不到端子。

Q: BTI插芯标识怎么确认和我的端子品牌匹配？
A: 插芯式标识与端子排标记槽的宽度、卡扣形式相关，不同品牌端子的标记位规格有差异。建议向博尔杰PTS提供端子品牌与型号清单核对适配，BTI系列按需求定制供货。

Q: TCK的PC和PVC两个规格怎么选？
A: 按信息量与可视距离选：逐位端子号、密度高的场景用TCK-PC-10x4-60-WT小规格白色；需要在端子号之外排回路名称或功能说明、且希望远距离可辨的，用TCK-PVC-24x14-35-YL大幅面黄色。两者可在一面柜内混用，分区使用。

Q: 运行中的柜子能补装端子排标识吗？
A: 可以。卡式标签可按位补贴；不方便动原布线的成束线缆与结构位，用BTG支架扎带式标识不停机加装。补标前先核对图纸端子号，避免把错误编号固化到现场。

Q: 端子号标签打印用什么方式最可靠？
A: 卡式标签建议热转印打印，字迹附着与耐磨性优于手写；批量项目直接用博锐迪BRD代打印卡式标签，按端子号清单成品交付，一致性更有保障。具体面材与碳带匹配可参考博尔杰PTS碳带选型资料。
