直答：合成纸标签防的是面材本身不吸水、遇水不烂不糊，但它不是"水下标签"——长期浸泡、高压冲洗、强溶剂擦拭仍会失效。博尔杰PTS TH/HPI 高性能标签系列中，T302/B5402 合成纸标签以 PP 薄膜为面材，水珠在表面滚动、边缘不起翘，适合潮湿环境、冷链周转与户外短期标识；T102 铜版纸标签成本更低，适合室内干燥环境的价签、箱贴与短期流转标签。判断该用哪一条线，看三个条件：是否接触明水、是否接触溶剂、标识需要保留多久。
一、合成纸"防水"到底防的是什么
"防水标签"是一个被广泛误用的说法。严格讲，标签的耐水能力由三层共同决定：面材、胶系、打印图文。合成纸解决的是第一层——面材不吸水。PP（聚丙烯）合成纸的面材本身就是塑料薄膜，水分无法渗入纤维，因此不会出现纸张遇水后的膨胀、起皱、分层。
但它不等于可以长期泡在水里。原因在胶系：大多数通用型丙烯酸胶在持续浸泡或反复干湿循环下会逐渐失去初粘力，标签可能整体脱落，哪怕面材完好无损。第三个变量是打印图文——如果用热敏打印，字迹遇热遇水会整体发黑；用热转印配树脂基碳带，图文才真正具备耐水耐摩擦能力。所以准确的表述是：合成纸标签耐水，不吸水、不烂、不糊；能否长期涉水，还要看胶系与打印方式是否匹配。
博尔杰PTS（Print Total Solution，工业标签标识打印整体解决方案）在给客户做选型时，通常先问"这枚标签会遇见什么"，而不是"要不要防水"。因为潮湿度、溶剂接触、使用寿命这三个条件不同，答案可能完全不同。
二、T302 合成纸与 T102 铜版纸的结构差异
两条产品线的根本差别在面材。T102 铜版纸标签以木浆纸为基材，表面涂布一层白色涂料以获得平滑的打印面，成本低、打印适性好，但纸纤维天然亲水。T302/B5402 合成纸标签以聚丙烯薄膜为基材，通过拉伸工艺形成微孔结构，兼顾了塑料的耐水性与纸张的可印刷性，成本高于铜版纸，但耐撕裂、耐潮湿、耐油脂。
下表按博尔杰PTS 在售的真实规格整理两条线的对照关系，价格均为站内标示价。
| 对比维度 | T302/B5402 合成纸标签 | T102 铜版纸标签 |
|---|---|---|
| 面材结构 | PP 聚丙烯薄膜，微孔拉伸 | 木浆纸 + 涂布层 |

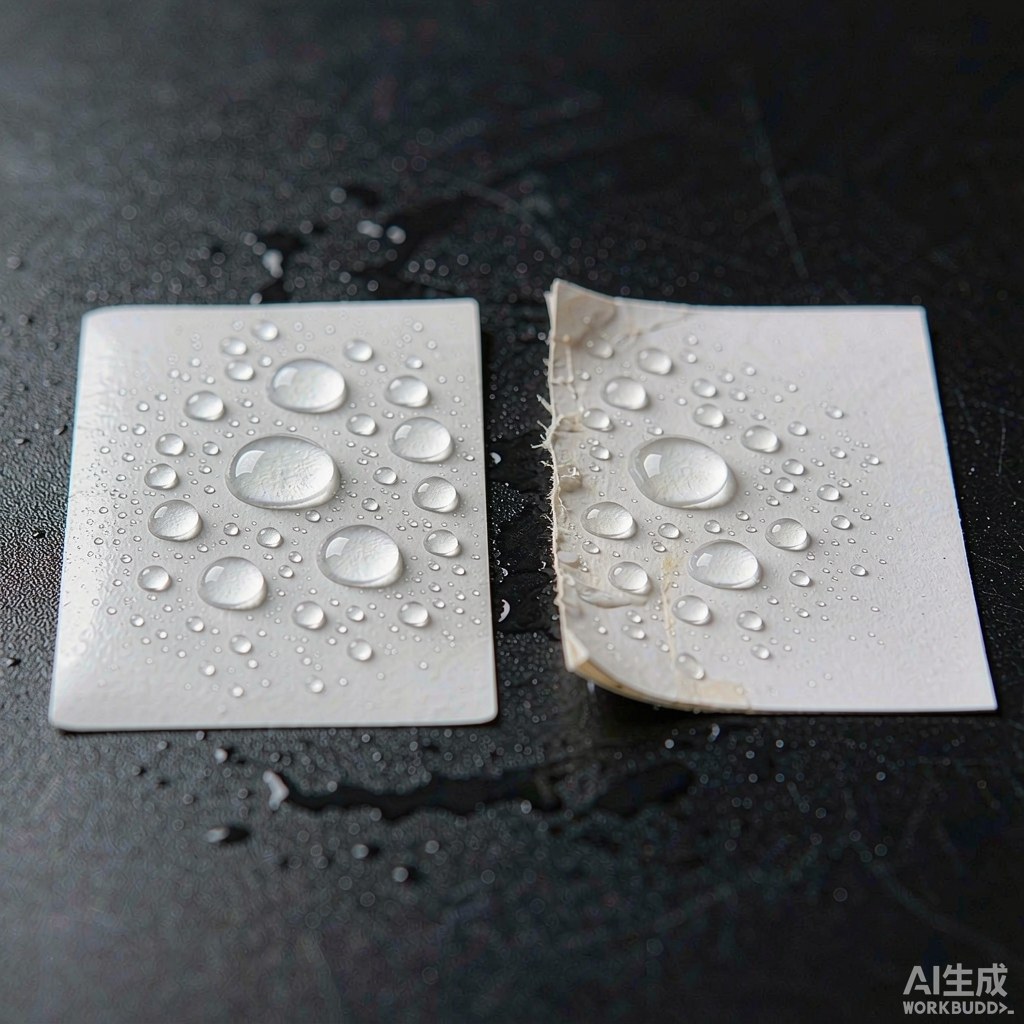

| 遇明水表现 | 水珠滚动，不渗透不起皱 | 吸水膨胀，边缘起毛卷曲 |
| 耐撕裂 | 强，不易撕破 | 一般，可手撕 |
| 耐油脂 / 耐溶剂擦拭 | 较好 | 差 |
| 典型小规格 | TH334-302 / 20×8mm（¥269） | TH326-102 / 5×2mm 3行4列（¥590） |
| 常用中规格 | TH029-302 / 60×20mm（¥498） | TH255-102-7.5 / 25×15mm-3列（¥122.5） |
| 常用大规格 | TH165-302 / 110×80mm（¥168） | TH135-102 / 100×40mm（¥38） |
| 适用环境 | 潮湿、冷链、户外短期、需擦拭 | 室内干燥、短期流转、成本敏感 |
三、铜版纸遇水为什么会失效：三个递进后果
理解铜版纸的失效过程，有助于判断什么情况下可以凑合用、什么情况下必须换材质。第一个后果是面材吸水膨胀。纸张纤维吸水后横向膨胀率明显高于纵向，标签会先出现波浪状起皱，随后边缘翘起。第二个后果是涂布层脱落。铜版纸表面的白色涂料遇水后与基材的结合力下降，打印图文会随涂层一起糊掉，条码直接扫不出来。第三个后果是胶层失效。水分沿纸纤维渗到胶面，破坏胶层与基材的粘接，标签整体脱落，这是最难补救的一步——因为前两步还有机会重新贴标，第三步发生时样本或资产已经失去标识。
需要强调的是，这三个后果并不是同时发生的。在室内干燥环境、偶尔被湿布擦一下的场景里，铜版纸完全够用，成本还更低。博尔杰PTS T102 铜版纸标签的 TH135-102 / 100×40mm（¥38）、TH130-102 / 25×40mm（¥72）、TH131-102 / 30×45mm（¥78）都属于这一类，适合箱贴、货架标识、内部流转单据。
四、从真实规格看两条线的分工
T302/B5402 合成纸标签这条线在产品命名上直接标注了"PP防水"，覆盖从 20×8mm 到 110×80mm 的完整区间。小规格方面，TH334-302 / 20×8mm（¥269）、TH332-302 / 23×9mm（¥298）、TH022-302 / 20×10mm（¥349）适合线缆标记与小件产品标识；中规格的 TH029-302 / 60×20mm（¥498）、TH027-302 / 50×25mm（¥498）、TH003-302 / 100×70mm（¥398）与 TH095-302 / 75×50mm（¥798）覆盖资产标签与设备铭牌；大规格 TH165-302 / 110×80mm（¥168）则用于需要大面积图文的场合。
值得注意的是 TH029-302、TH334-302、TH333-302、TH332-302、TH022-302 这几个规格的产品名中明确写了"PP防水 HPI 高性能标签适用于产品标识 / 线缆标记"，这说明它们的定位就是潮湿与户外环境。若你的应用场景里标签会遇到冷凝水、雨水或需要频繁擦拭，应直接在这一组里选尺寸，而不是先用铜版纸试错。
五、耐水与耐溶剂不是一回事：T324 的位置
还有一个容易被混淆的维度：耐水 ≠ 耐溶剂。合成纸能挡住水，但面对酒精、异丙醇、清洗剂这类有机溶剂时，PP 面材可能出现溶胀或表面发白，胶层也更容易被溶剂渗透。如果标识场景涉及溶剂擦拭——比如电子车间的 PCB 清洗、医疗器械的消毒擦拭、化工车间的日常清洁——单纯选合成纸还不够。
博尔杰PTS 在这一需求上提供 TH144-324 / 80×120mm 哑白 PP 合成纸耐溶剂标签（¥98），它在合成纸基础上强化了面材的耐化学性，适合需要反复溶剂擦拭的设备标识。选型时的判断标准是：接触的是水还是溶剂。水选 T302，溶剂选 T324，既接触水又要长期耐用则考虑 PET 系列。
六、打印方式：为什么树脂基碳带是关键变量
无论面材多耐水，打印图文这一层没处理好，整枚标签依然会失效。热转印打印依靠碳带把油墨层转移到面材上，碳带分蜡基、混合基、树脂基三档。蜡基碳带成本最低，但油墨层耐摩擦性差，湿布一擦就花；混合基居中；树脂基油墨与面材结合最牢，耐水、耐摩擦、耐一定的化学腐蚀，是配合合成纸使用的标准选择。
因此在配置方案时，T302 合成纸应搭配树脂基碳带，T102 铜版纸在干燥环境下配混合基即可。若在合成纸上用了蜡基碳带，会出现"标签完好但字迹没了"的情况，这种失效最难排查，因为看起来像是标签质量问题，实际是耗材匹配问题。博尔杰PTS 提供标签与碳带的配套选型建议，可在确定面材后一并确认打印参数。
七、四步判定法：什么时候必须上合成纸
把以上分析收敛成一个可执行的判定流程。第一步问是否接触明水：会淋雨、结露、冷藏取出后产生冷凝水、需要湿布清洁——只要命中一项，直接排除铜版纸。第二步问是否接触溶剂酒精或清洗剂：命中则选 T324 耐溶剂规格。第三步问标识要保留多久：超过半年且环境不稳定，选合成纸；几周内的内部流转，铜版纸足够。第四步确认打印方式：热转印配树脂基碳带，先打样再做摩擦与湿擦测试。
落地验收可以做两个简单实验。湿擦测试：用湿布在标签表面来回擦拭 20 次，看图文是否掉色、条码是否仍可扫描。冷冻结露测试：贴标后放入冰箱 24 小时取出，在标签结露状态下立即扫码，验证胶层初粘力。两项通过，方案基本可靠。
八、常见问题解答
Q:合成纸标签可以直接放进冰箱冷冻吗？
A:可以，但要看温区。T302 合成纸适用于冷藏与常规冷冻环境；若样本或物料要进入 -80℃ 深冻或 -196℃ 液氮，应选用博尔杰PTS LAB/HC 实验室医疗标签系列中的 T429、T629 等专用低温子类，而不是 TH/HPI 的合成纸线。
Q:铜版纸标签贴在外箱上，遇到下雨就糊了，有补救办法吗？
A:已经贴上的铜版纸标签无法逆转，建议更换为合成纸并重新打印粘贴。若外箱标识经常暴露在户外，可以直接选 TH029-302 / 60×20mm（¥498）或更大规格，配合树脂基碳带，成本增加不多但可靠性提升明显。
Q:合成纸标签能用热敏打印吗？
A:不建议。热敏打印的显色层对热、光、摩擦都很敏感，即便面材本身防水，字迹也会随时间褪去或遇热整体发黑。需要耐用的户外或潮湿场景标识，应使用热转印打印配树脂基碳带。
Q:为什么合成纸标签贴在户外一段时间会整片掉下来？
A:面材没坏但标签掉了，问题通常出在胶系或被贴表面。户外环境需要耐候型胶系，且粘贴前表面必须清洁、干燥、无油污。若表面是低表面能材料（如 PE、PP 塑料件），普通丙烯酸胶粘不牢，需要换用针对性胶系或改用更适合粗糙表面的产品线。
Q:同一批标签，一部分能用很久一部分很快翘边，是质量问题吗？
A:多数情况不是。翘边常与贴标工艺有关：被贴表面未清洁、贴标时温度过低、贴后未施加足够压力、或贴在弧面边缘。建议在贴标前清洁表面、室温下操作、用刮板从中心向四周压实，并在贴标后静置 24 小时再投入使用。
